怎么装一个3路的照明开关
时间：2021-06-08 11:12
阅读： 次
以下要为你详细解说的是一种最难的电路系统！本文主要介绍的是安装3路照明开关的最简方法之一，此外一定要去看看“注意事项”这一部分里其他安装这个电路的可行方法哦。
怎么装一个3路的照明开关的方法
1选择合适的电线尺寸。 在任何电路里电线尺寸一定是一样的。如果是源于配电板或保险盒的电线，那么连接到20安断电器或保险丝的最小铜丝尺寸是12号；连接到15安断电器或保险丝的最小铜丝尺寸是14号（很多年来都不允许在这种容量下使用铝丝）；从附近的插座等插电的话又需要不同的尺寸了，等等。新接入的电线必须和那些支持插座或其他电路板的电线尺寸一致。

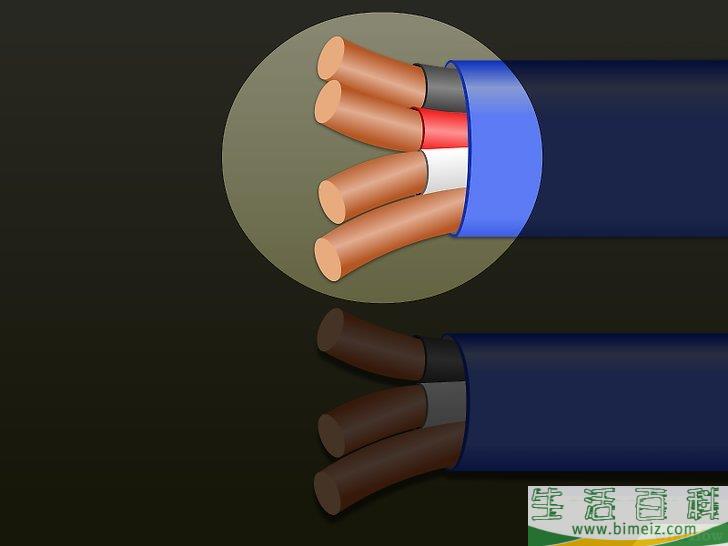

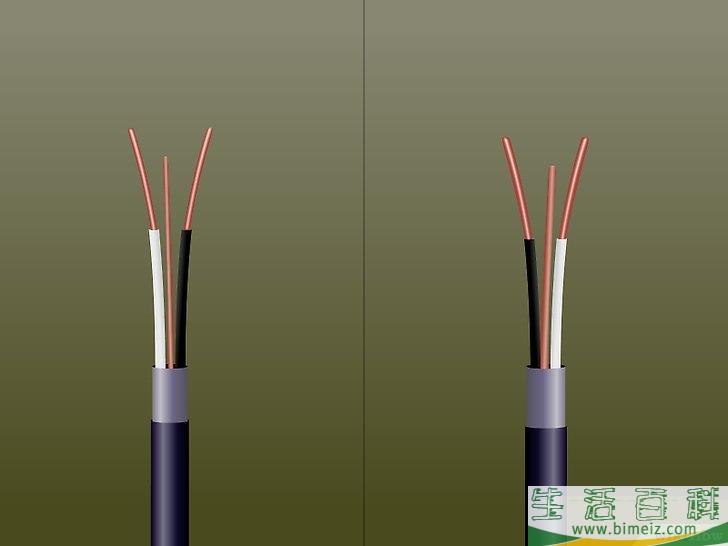

2选择合适的电缆类型。 电源供应器应该是2路电线（或者导体）外加一个地线。有这些特征的常见电缆有：
- NM（通常被称作“Romex”）和UF类型的电缆（它们都有2根或更多根绝缘电线，至少一根黑色一根白色，再加上一根不绝缘的电线，外面用塑料包裹起来），NM用于户内，UF用于户外，裸露在阳光下或者埋在地下都可以。

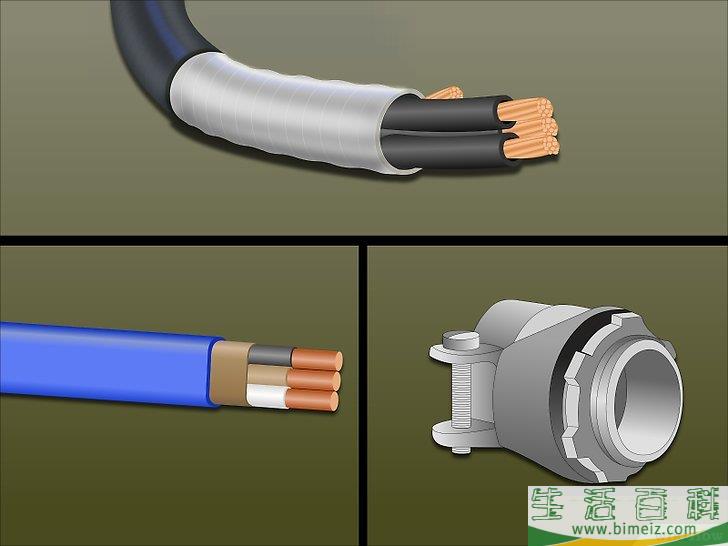

- BX, MC 和AC是铠装电缆。这几个很相似，差别极小。（它们的构造都是由金属包裹着电线，具体来讲，是一根咬合的螺旋带状的钢条或铝条包裹着2根［或更多］绝缘电线——一根白的，一根黑的，其他可能还包含一根绿的）。缺少绿色绝缘体的电缆充分利用外面的金属壳作为接地导线。这些金属包裹的电缆是不被允许安装到户外或者地下的。如果电源接的是铠装电缆且地线尺寸不够（不是标准的12号或14号），必须加一个金属盒用来延长，要通过特殊的、旋入螺纹孔的绿色六角螺丝或特殊的绿色接地线夹来连接。
- 所有这些电缆都有“商品名称”，基本上是根据绝缘非地面导体的数量和结构类型定的；比如“12-2 Romex”和“14-3 BX”。12/2 NM、BX、AC或Romex电缆有两个12号导体加上一根全尺寸的12号地线。14/3 NM、BX、AC、或Romex电缆有三个14号导体加上一条全尺寸的14号地线。对于铠装电缆有特殊的连接器、预防措施和说明。在铠装电缆上使用类似的Romex连接器是不允许的。NM或Romex电缆很容易工作，不需要再使用特殊的工具或进行特殊准备，购买成本较低，因此得到了广泛应用。

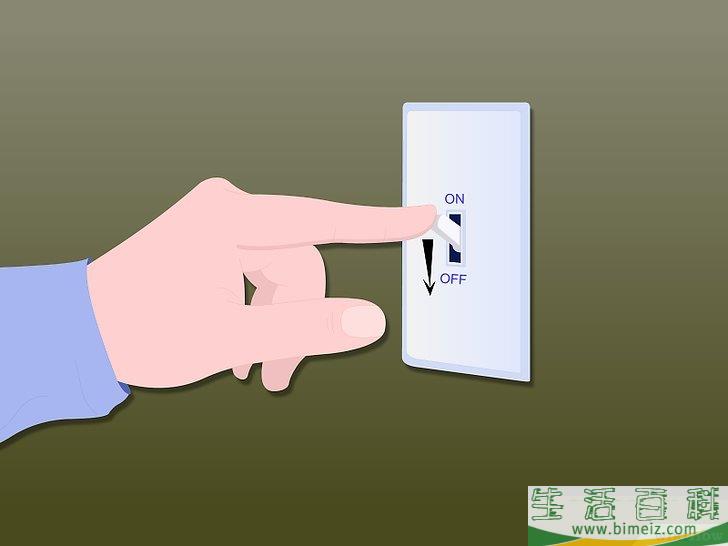

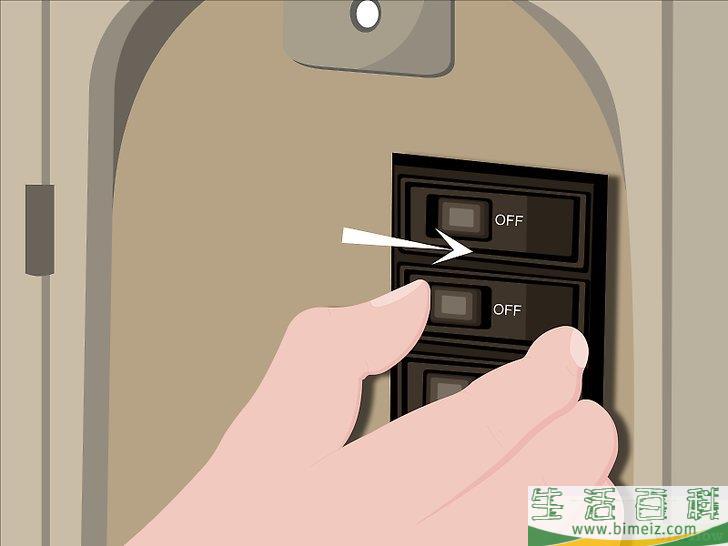

3关闭电源。 这是一个非常重要的怎么装一个3路的照明开关的方法，请不要跳过。
4在电源（插座，配电板等）之间安装一个2路的电缆到第一个开关盒。 在将电缆切成合适长度并建立开关和电源之间的连接之前，先在盒子（电源和第一开关）内部留下18-20厘米长的电线。用一个螺纹端子把地线连接到电路地线上。如果电源是配电板或保险盒，则电缆应该至少在足够到达最远终点（断电器或保险丝，地线或者零线接线柱）而不用接合的地方才能切断。地线应该和零线接线柱或者地面终端杆（但只能在有独立的终端杆的前提下）连接。如果所有已存的地线连接到一根杆上，所有白线连接到一根不同的杆上，那就需要单独的接地线和中继器了。仅有白线或灰线连接时绝对不能把地线接到终端杆上，反之亦然。把黑线连接到热源或断电器、保险丝上；把白线连接到配电表中间或零线终端杆上。
5从第一个开关盒到灯饰安装一个3线电缆。 在切断电缆之前在每个盒子内部留18-20厘米长的电线，这样能使开关和灯饰的接合更方便。3路电缆比2路电缆多了一根线，这根线通常是由红色绝缘体覆盖着的。装3路开关的话，这个第三根线是必须的。
6从第二个开关盒到灯饰安装一个3线电缆。 在切断电缆之前在每个盒子内部留18-20厘米的电线，以使到灯饰的接合更方便。

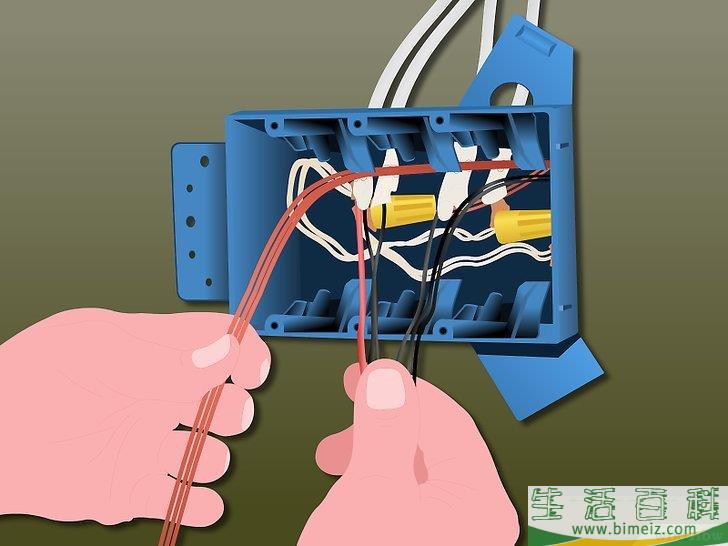

7连接地线。 所有电盒或附件的地线都要通过电螺丝、把手或其他可行的方法连接。我们需要尽可能多的长度较短（18厘米）的绝缘电线，裸露或绿色外皮的，用来连接到包装盒中的每个设备（开关、插座、灯具等）。如果开关或接线盒是金属的，则要用一个绿色接地螺钉或标准接地夹安全接地。对于每一个电缆进入的盒子和每一个接地的终端设备都必须这样做。强烈建议先完成这些地面上的连接工作，然后轻轻折叠起来塞入盒子，只在地面留下较短的线方便与设备连接。记住地面连接不要连到塑料、纤维或其它非导电盒子里的。

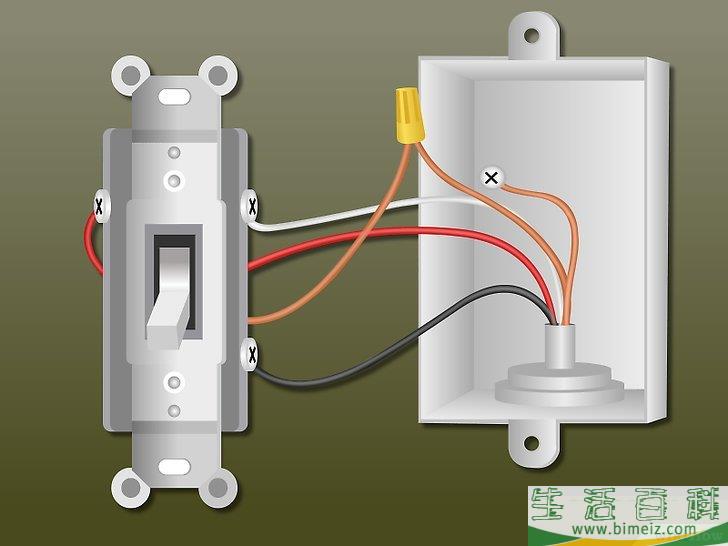

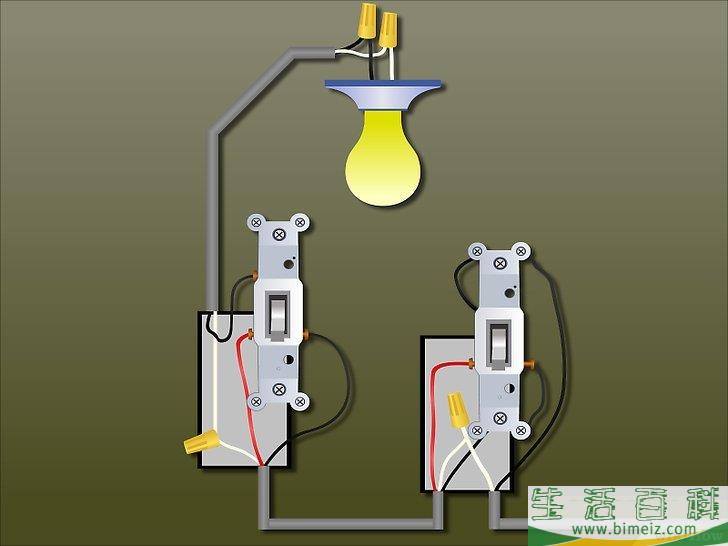

8在第一开关盒连接馈线。 如前所述，连接所有接地线。与电源连接的2线电缆进入开关盒的底部，火（黑）线连接到终端上的3路开关的公共端或分流。在3路开关上只有一个这样的终端。此终端通常与其他两个端子螺丝（不算绿色接地螺钉）不同，是一种其他颜色的端子螺丝（往往颜色明显较深）。如画面中的电路所示，这个终端在分流或公共端上的两个开关的右下侧。
- 用接线螺母把3线电缆的白色绝缘电线（零线）直接连接到2线白色绝缘线（零线，即馈线）上（注意任何白线都不要连接到这个开关上）。

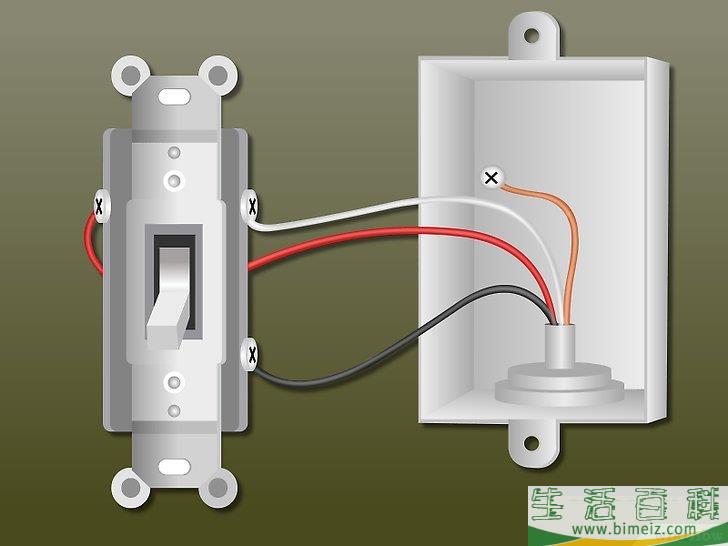

93线电缆连接在第一开关盒上。 3线电缆进入并通过第一开关盒的顶部。红色的绝缘线连接到2个未使用的端子螺丝（上图中两个3路开关顶部左侧和右侧）中的任一个螺丝。这根电线连接到哪个端子螺丝都无所谓。
- 把黑色的绝缘线连接到开关上剩下的那个端子螺丝上。

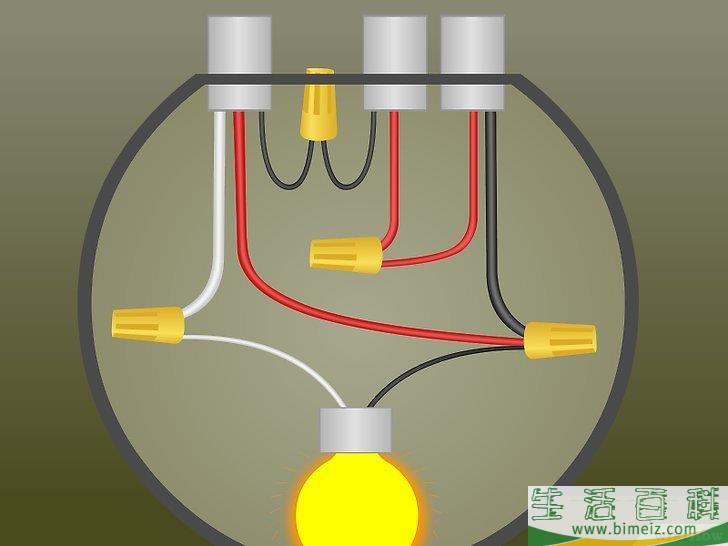

10把电线连接到灯具的盒子里。 做这一步之前先确保按前文所述连接好所有接地线。在灯具的盒子里，会有两个3线电缆。一个3线电缆起源于第一个开关盒，并有白色的绝缘线作为零线。其他的3线电缆起源于第二开关盒，它的白线成为“开关引线”。
- 确定开关引线。用黑色电工胶带为安装在第二开关和灯具箱之间的3线电缆里白线的两端做上标记。这提示你在之后的电路里这根白线不再是零线了。这是一个新的电工规范要求，但无论何时只要你需要把白色或灰色的线作为火线，这个方法都很好用。由于这种情况最常见发生于开关，所以得名“开关引线”。
- 用钢丝螺母把两条红色绝缘线连接在一起。
- 把来自第3路开关的黑线和来自第二个3路开关（用黑胶带缠着）的白色“开关引线”用螺丝连接起来。

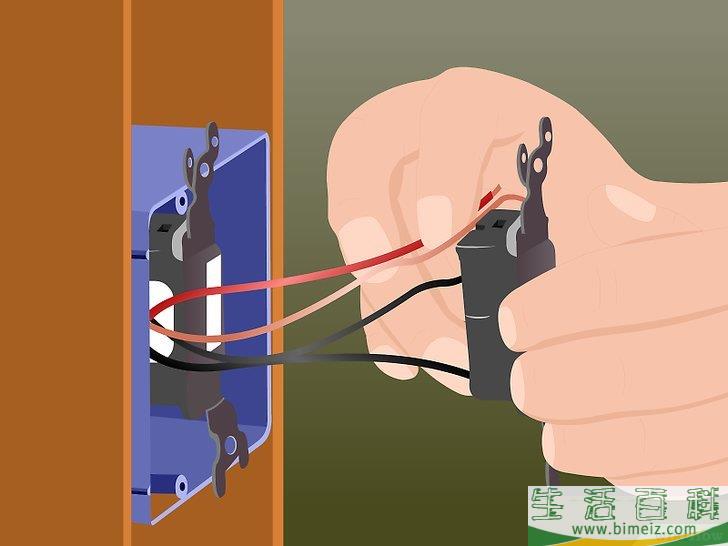

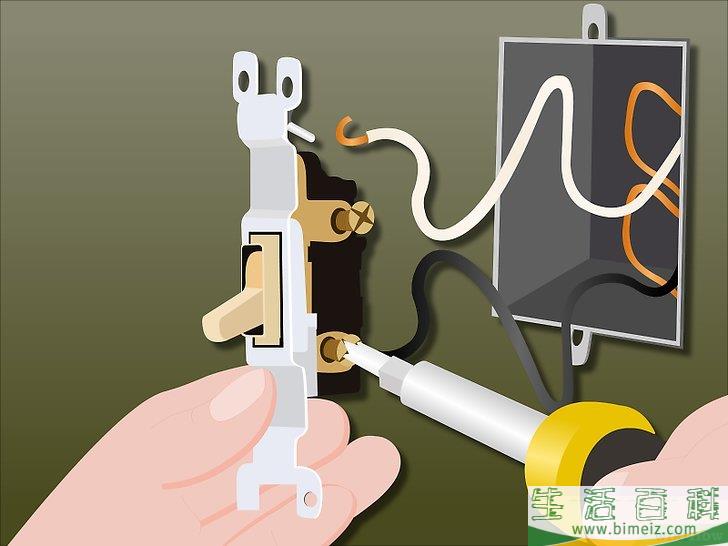

11把第二开关盒的3线电缆连接到开关上。 同样，先要确保地线都接好了。将黑色的绝缘电线连接到开关上的分流或公共端子螺钉上（再强调一次，普通螺纹终端和其余开关上的终端是不同色的）。
- 把红色绝缘线连接到两个未使用的端子螺丝之一（连接到哪一个无所谓）上。
- 把“开关引线”（黑胶带标记的白线）连接到开关上另一个端子螺丝上。

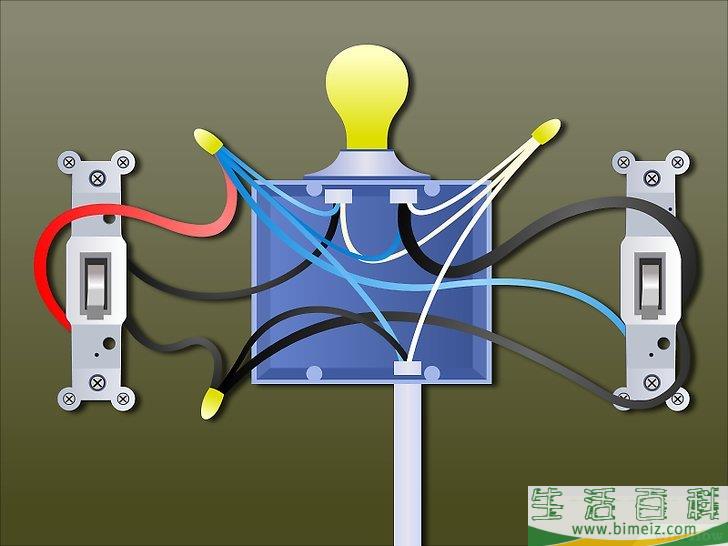

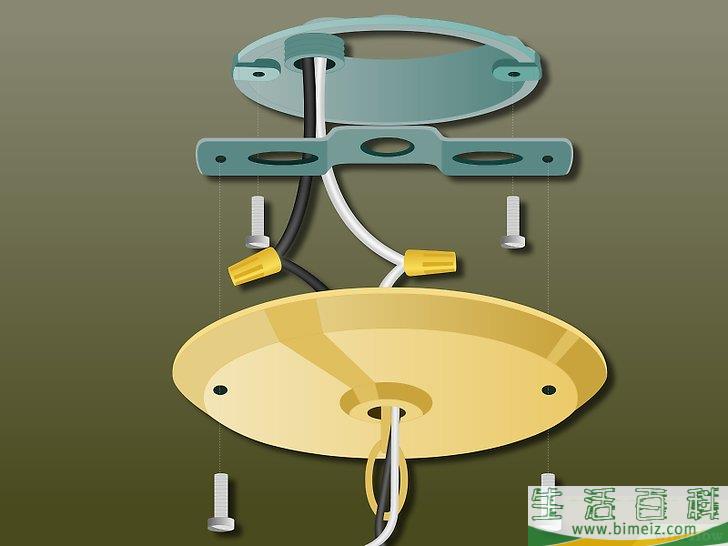

12连接设备。 灯具箱应该有黑线、白线和一根地线来给设备供电。
13完成。 检查所有电线螺丝是否够紧，检查暴露的零线和火线。仔细折叠所有电线，放入盒子、安全的设备和有螺丝的设备里。安装板和盖。恢复电源进行测试。广告
方法1澳大利亚安装法

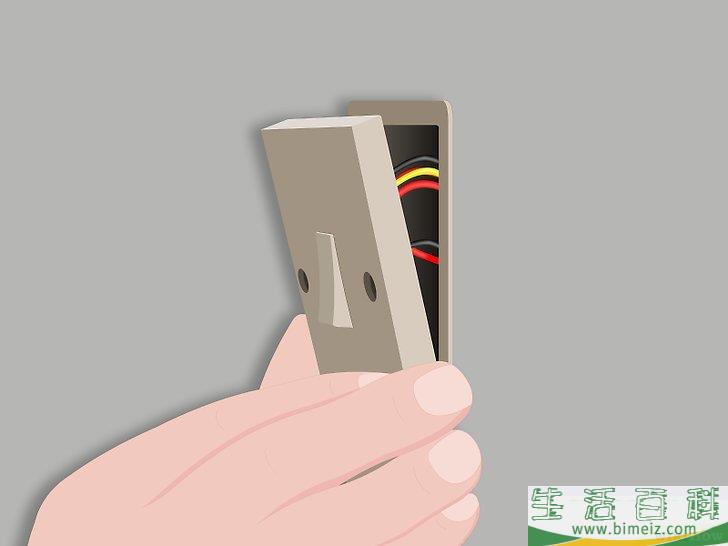

1断开电源（确保电路板上没电）。

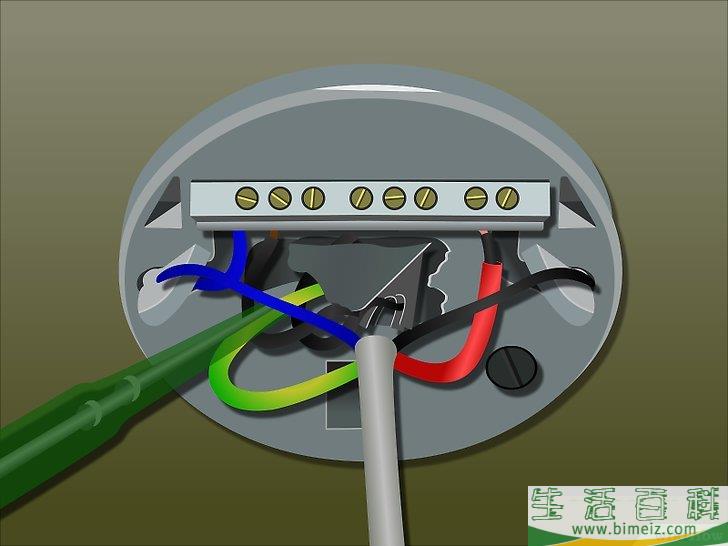

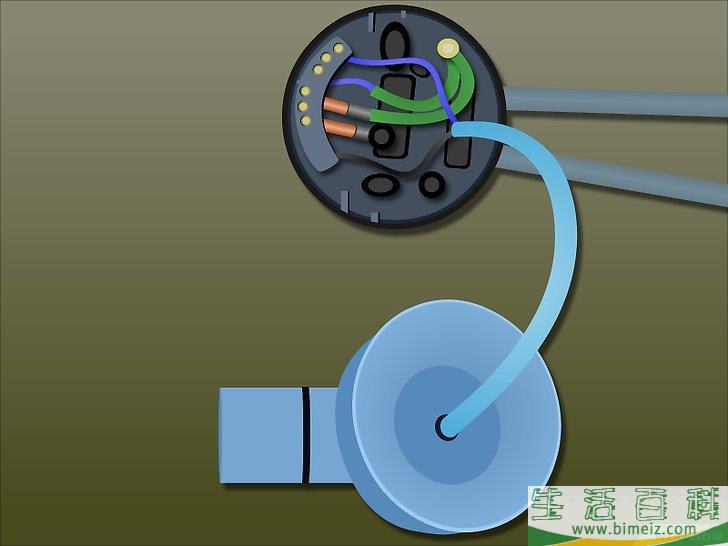

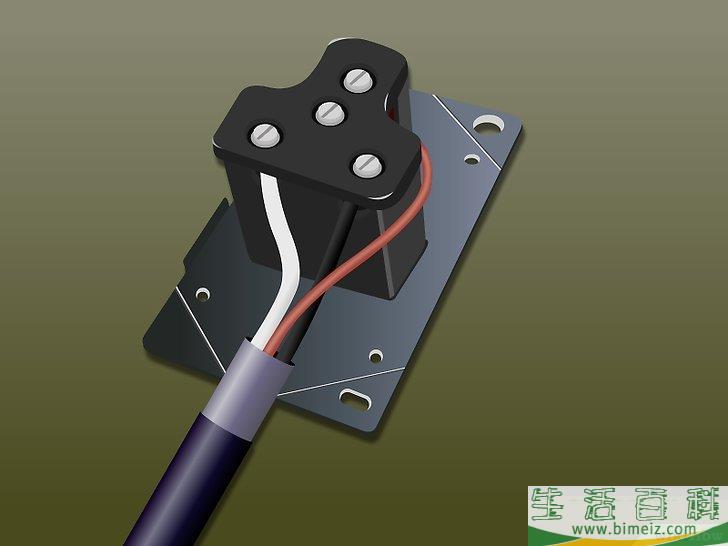

2把电路接地线（绿色）和电路零线（黑色）连接到灯上（绿色、蓝色分别连）。
3把活跃电线（红色）连接到一个共同的终端（中间那个）上；把开关线（白色）连接到1号终端，第二开关线（白色或红色）连接到2号终端。
4在开关上连接开关线，把普通端子（位于开关2上的端子1和端子2）分别与红线相连（这根红线之后要被连接到灯上）。
5在设置灯具开关时，1号开关1号线连接2号开关1号线，1号开关2号线连接2号开关2号线。
6把开关2的红色线（已连接到开关2的2个普通终端上）连到灯具上的活跃终端（红色或褐色）。 广告
