定位尺寸
时间:2022-06-18 02:39
阅读: 次

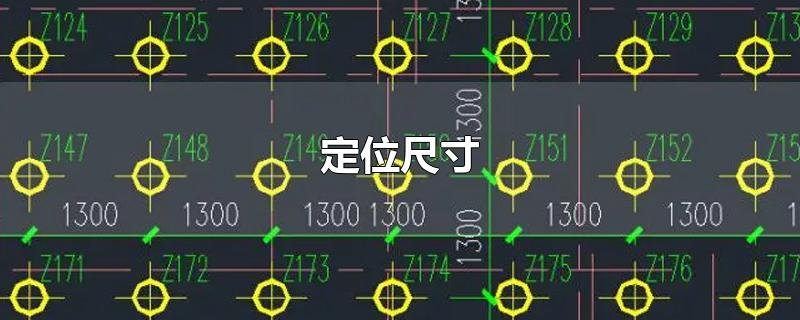

定位尺寸用于标记大结构中零件的具体位置。例如,在矩形上挖一个圆柱孔时,孔中心轴与矩形边界之间的距离是定位尺寸。在图纸上表示工程结构的尺寸和形状时,有两种尺寸,一种是成型尺寸,另一种是定位尺寸。
定位尺寸
当工件以 “一面两孔” 定位时,夹具上相应的定位元件是 “一面两销”。在 “两销” 中,一个是圆柱销,一个是削边销。
定位尺寸的设计不仅要满足加工精度的要求,还要方便工件的装卸。为了满足加工精度,定位孔与定位销的配合间隙必须尽可能小,甚至没有间隙。
为了满足工件装卸的便利性,必须在定位孔与定位销之间留有足够的间隙,两个销之间的中心距离应尽可能与两个孔的中心距离一致。只有这样,才能设计出合理的定位尺寸。
