怎么制作FM天线

本文教你如何自制FM天线，好用来增大调频接收器的范围。根据所需的接收范围，你可以利用同轴电缆或音箱线来自制天线。

方法1使用同轴电缆

1.

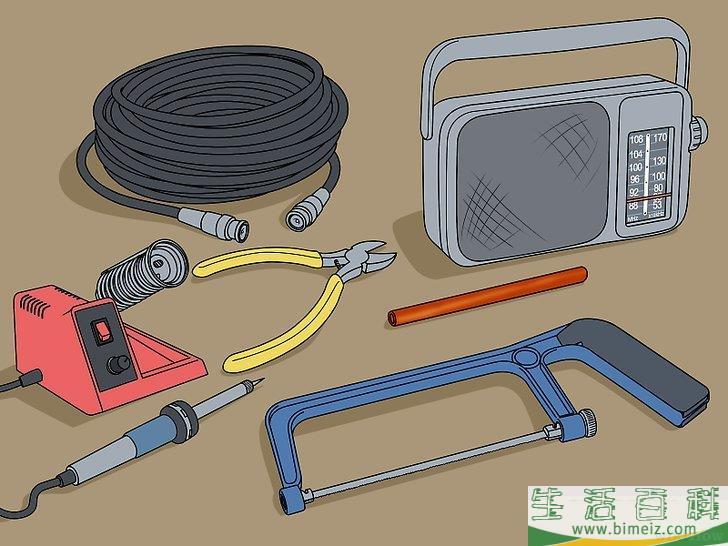

   1收集必要的材料。

   要想用同轴电缆制作垂直天线，你需要以下材料：
2. 带铜屏蔽层的50欧姆（或75欧姆）同轴电线
3. 带有同轴连接器的调频接收器
4. 1厘米直径的铜管
5. 剪线钳
6. 钢锯
7. 焊接设备
8.

   2计算天线长度。

   这将决定你要剥多少同轴电缆，以及铜管应该有多长：
9. 将468除以要连接的频率（例如，468/108mhz将变成4.3）。
10. 结果除以2（例如，4.3/2换算成2.15）。
11. 将结果乘以30.5厘米来确定天线长度（例如，2.15*30.5将得到65.5厘米）。
12.

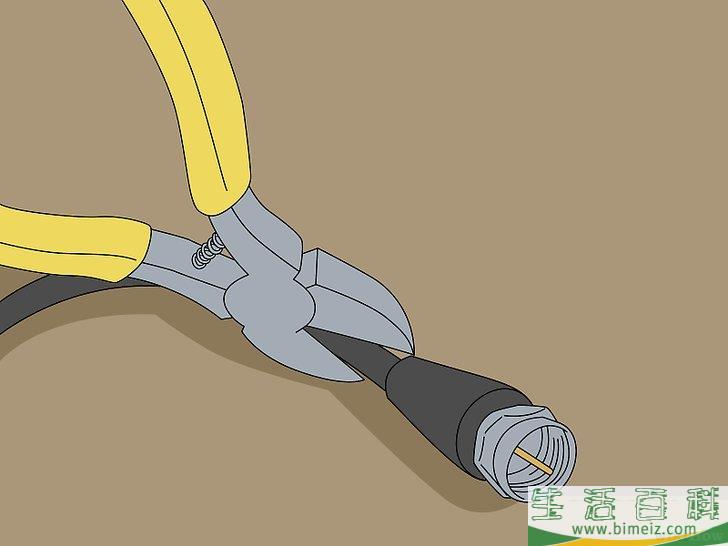

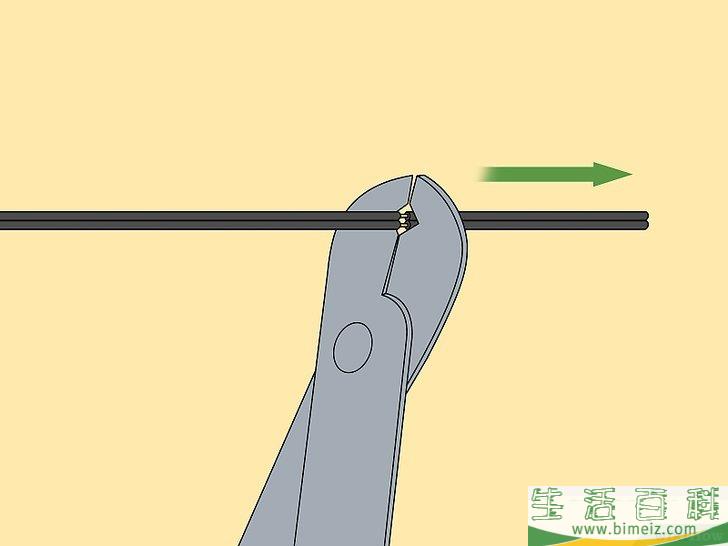

    3切掉同轴电缆的一端。

    同轴电缆的一端作为连接器，要保持完好无损，而另一端需要被切掉。
13. 你可以用钢丝钳或钢锯操作。
14.

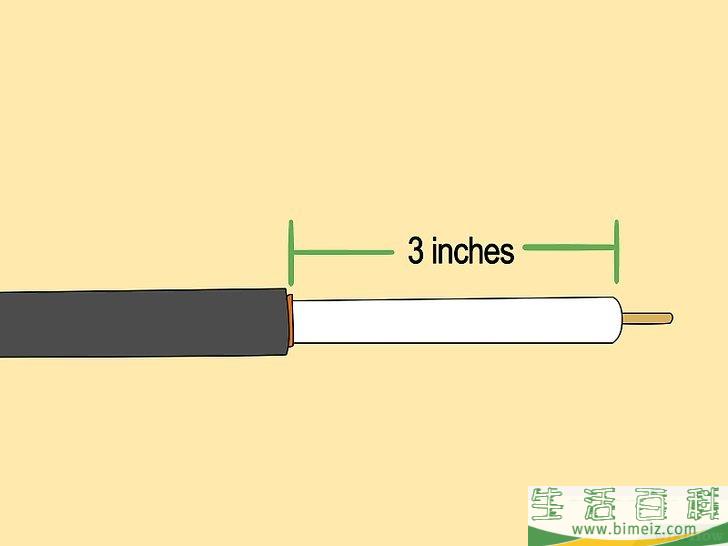

    4从同轴电缆的一端，剥掉天线总长度的一半。

    你需要移除每层屏蔽层，直到你看到包裹同轴电缆的白色层。
15. 例如，如果天线是15厘米，你需要移除8厘米的屏蔽层。
16. 在这个过程中，你需要去掉铜屏蔽层。最简单的方法是用钢锯在屏蔽层上切一个浅口，然后试着把它从防护罩上剥下来。
17.

    5将铜管切到天线总长度的一半。

    铜管将组成天线接收器的另一半，所以它应该和你刚才剥掉的部分长度一致。
18. 同样，如果你使用15厘米的天线，铜管就要有8厘米。
19.

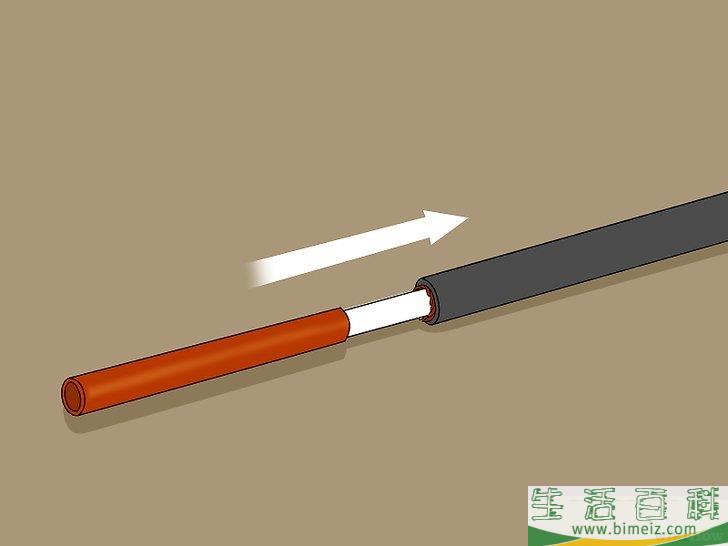

    6将铜管连接到同轴电缆上。

    将铜管套入同轴电缆的剥线端。
20.

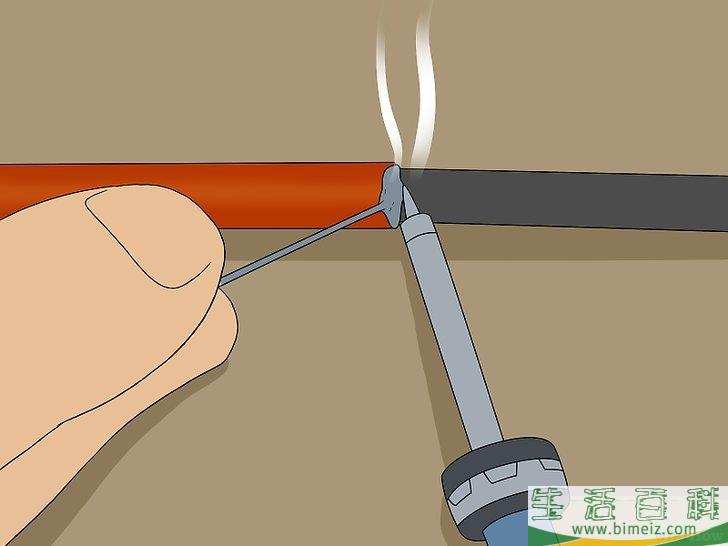

    7将同轴电缆的屏蔽层焊到铜管上。

    操作方法如下，在没有屏蔽层部分的正下方，同轴电缆大约3厘米处，去除PVC（黑色）屏蔽层，用一把钳子把它剥下来形成边沿，然后用焊接笔将边沿焊接到铜管上。
21.

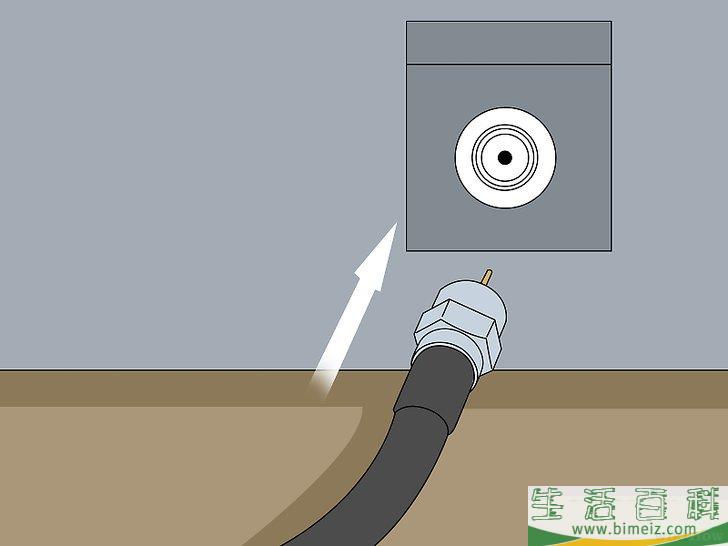

    8将同轴电缆连接到音频接收器。

    剩余的同轴连接器应插入接收器的同轴天线端口，这样就使天线的其余部分非常容易放置。
22.

    9放置天线。

    天线插好后，将它朝向最近的基站，并在必要时将其固定。
23. 天线和最近的FM电台之间的障碍物越少，信号就会越强。
24. 同轴电缆可能很硬，不需要支撑就可以站立，但你也可以根据需要使用稳固剂或粘合剂来支撑天线。
广告

方法2使用音箱线

1.

   1了解什么时候使用这种方法。

   如果你与FM电台的连接基本上是良好的，但需要不时地进行一些微调，你就可以使用音箱线作为快速范围扩展器来提高连接质量。
2. 音箱线解决远距离问题并不理想。如果你在接收信号方面有困难，应该尝试使用同轴电缆。
3.

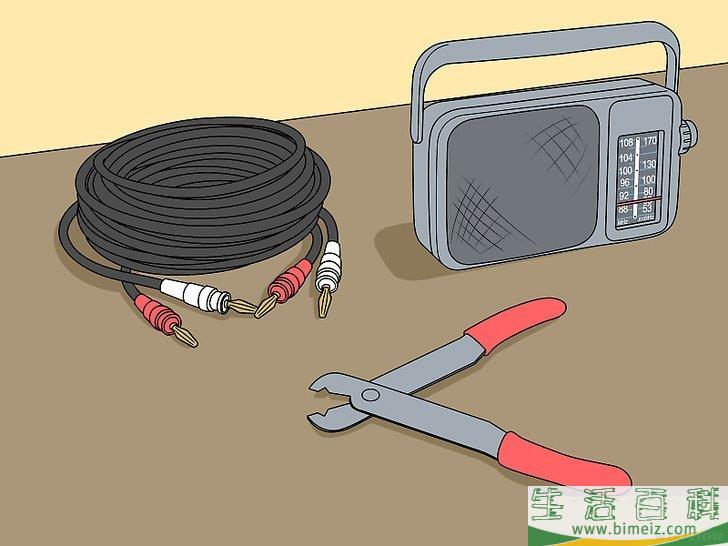

   2准备所需的材料。

   要想用音箱线制作简易天线，你需要以下物品：
4. 31厘米音箱线
5. 调频接收器与夹持式（或柱式）调频连接件
6. 剥线钳
7.

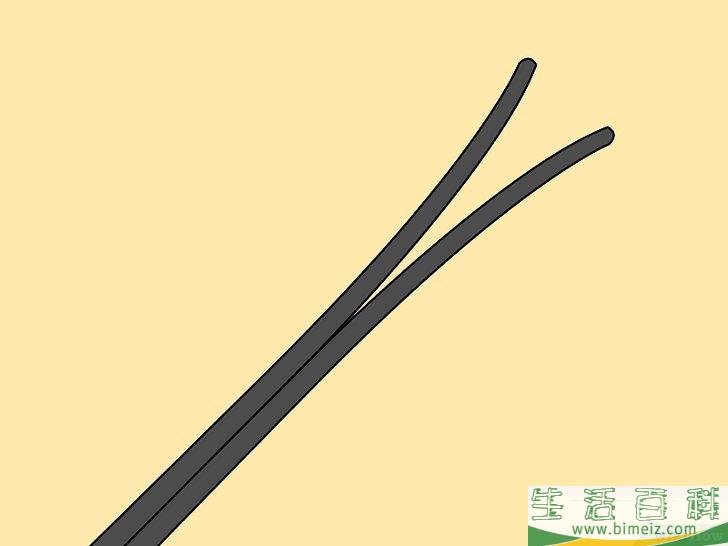

   3剪91厘米的音箱线。

   用一把小刀或一把钳子，将音箱线顶部91厘米长的音箱线管分开。你应该留下91厘米长的分割线和213厘米长的完整线。
8.

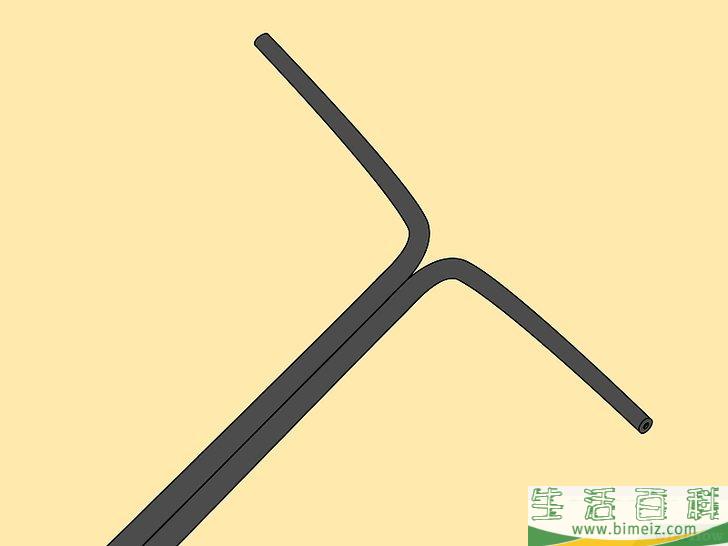

   4将音箱线材弄成“T”形。

   你要做的就是把每根分割线以90度折弯到213厘米长的线上。
9.

   5从音箱线上剥去底部5厘米的绝缘层。

   用剥线钳操作。这样就会使“T”形底部的两根裸线暴露出来。
10.

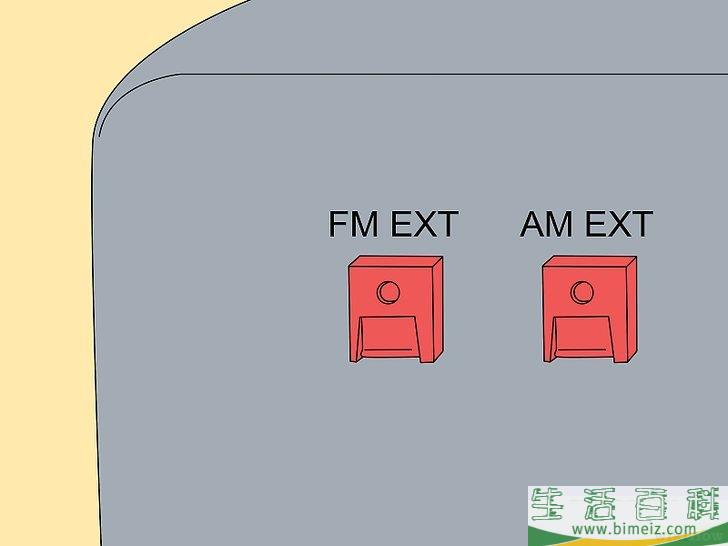

    6找到接收器的天线连接。

    这两个连接件通常被标记为“FM EXT”或“ANT EXT”，但在连接件附近几乎肯定能看到“FM”；你还应该能在连接件附近看到“平衡式”或“BAL”。
11. 调频接收器可以有夹持式连接器或柱式连接器。夹持式连接器类似于夹子，而柱式连接器类似旋钮，旋钮与接收器之间有裸露的金属。
12.

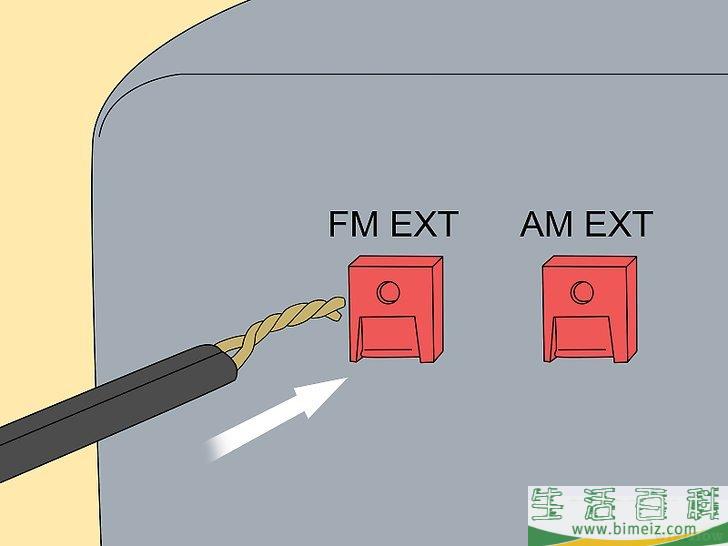

    7将“T”形底部连接接收器。

    使用“T”形底部每根暴露的线连接到每个FM连接件上。
13. 如果只有一个FM连接件，你可以把“T”形底部的两根裸线拧在一起，形成一根可以连接到夹式或柱式连接件。
14.

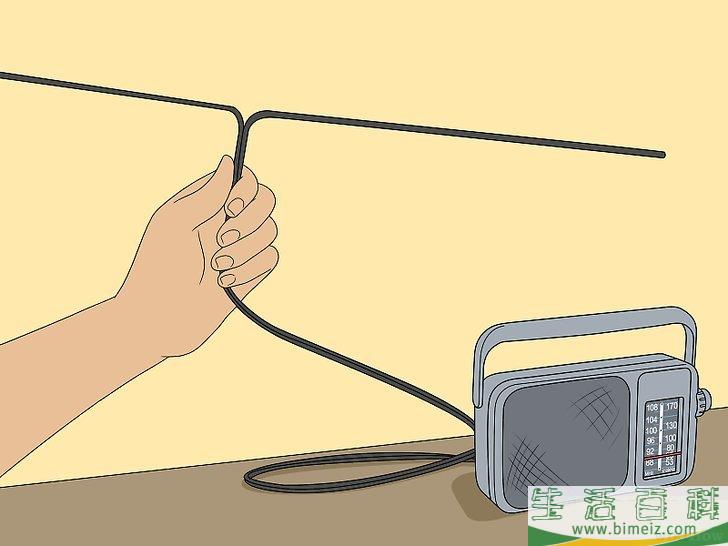

    8放置天线。

    理想情况下，天线尽可能放高点，离最近的基站越近越好。在某些情况下，这可能意味着天线要沿着墙的顶部穿过，甚至放在外面。
15. 你可能还需要移动调频接收器才行。
广告

注意事项

同轴电缆和音箱线都很便宜。如果你已经有合适的工具来制作天线，用一部分购买新FM天线的钱就可以做出天线。

这两个天线都是“平衡式”的，不方便连接到典型的“不平衡式”伸缩天线。

广告

警告

如果天线放在室外，你应该做好一定的防雷措施。

放置在室外的天线应安装防风雨措施（如防水涂料）。
