怎么做印刷电路板

你已经设计好了电路。而且你也做了计算机辅助模拟，而电路可以正常运行。那么只剩下一件事没做了。你需要为你的电路做一块印刷电路板，如此你可以瞧瞧你电路的运行。不论你的电路是为了完成学校作业而设计的，还是为了你的公司专业产品而设计电子设备，在印刷电路板上执行你的电路，这样除了让你知道这个产品是什么样子的之外，还可以让你得到一个更专业的视角。

本文将展示几种不同的方法，你可以通过这些方法来为你的电路做印刷电路板（PCB），不同大小的电路有不同的方法。

怎么做印刷电路板的方法

1.

   1选择一种做电路板的方法。

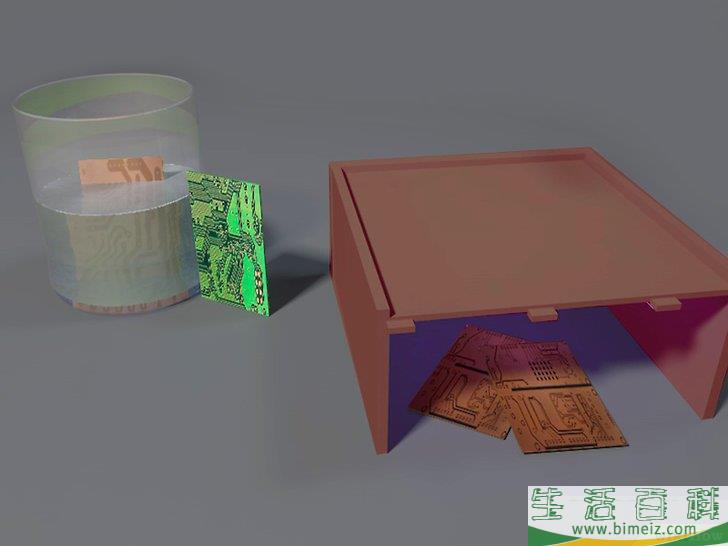

   你的选择通常应该根据这种方法所需的材料是否可得，这种方法的技术难度水平，以及你希望印刷电路板能达到的质量水平。下列是各种方法的简介，而这些方法的主要特点有助于你进行选择：
   1. 酸蚀刻法 ：这种方法需要极度的安全措施，需要许多材料比方说蚀刻剂，而且这种方法有点慢。这种方法所得的印刷电路板质量取决于你用的材料，但是总体而言，对于简单到中等复杂程度的电路而言，这是个好方法。
   2. 紫外蚀刻法 ：这种方法需要一些更昂贵的材料，这些材料可能不是哪儿都有。然而，方法怎么做印刷电路板的方法却很简单；这种方法所需的安全措施更少，而且可以满足更精细更复杂的电脑。
   3. 机械蚀刻/定线法 ：这种方法需要特殊的机器，这种机器要可以在板子上机械地蚀刻出不需要的铜，或者是在导线之间定线空隔板。如果你想买一台这样的机器，这会很贵。如果你想租一台，那么需要附近有车间。但是，如果你想要做许多电路副本，那么这是个好方法，这种方法也可以做出很精密的印刷电路板。
   4. 激光蚀刻法 ：这种方法通常适用于大型生产公司，但是在某些高校中也可以找到。这种方法总的概念类似于机械蚀刻法，但是是用激光束来蚀刻板子。通常很难得到这种机器，但是如果你当地的大学很幸运有这种机器，那么如果大学他们允许的话，你就可以使用他们的设备了。
2.

   2为你的电路建立印刷电路板布局。

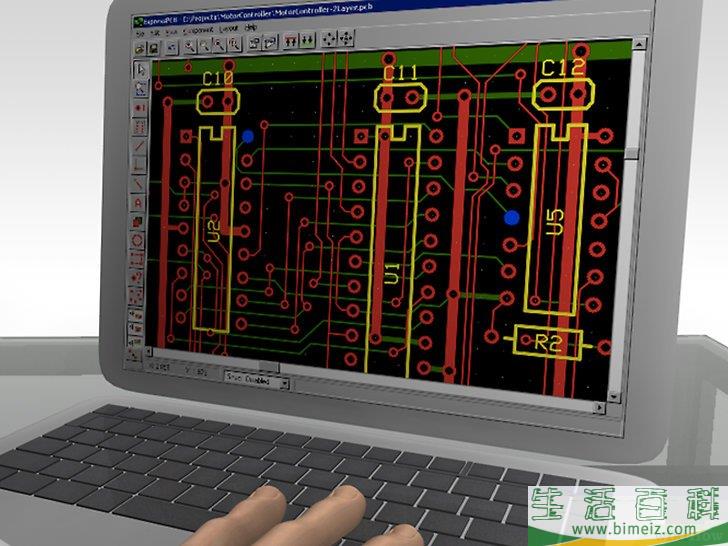

   通常而言，使用印刷电路板布局软件将你的电路原理图转换到印刷电路板的布局当中。有许多印刷电路板布局创建和设计的开源软件包可供下载。我们列了如下几个可供你入门：
3. PCB
4. Liquid PCB
5. ShortCut
6.

   3确定你已经收集到所选方法所需的全部材料了。

7. 4把你的电路布局画在镀铜板上。

   这仅仅适用于前两种方法。你可以在所选方法的细节章节查看更多细节。.
8.

   5蚀刻镀铜板。

   如何蚀刻板子请查看细节章节。这个过程可以移除不必要的镀铜，而仅仅留下最终电路所需要的线路。
9.

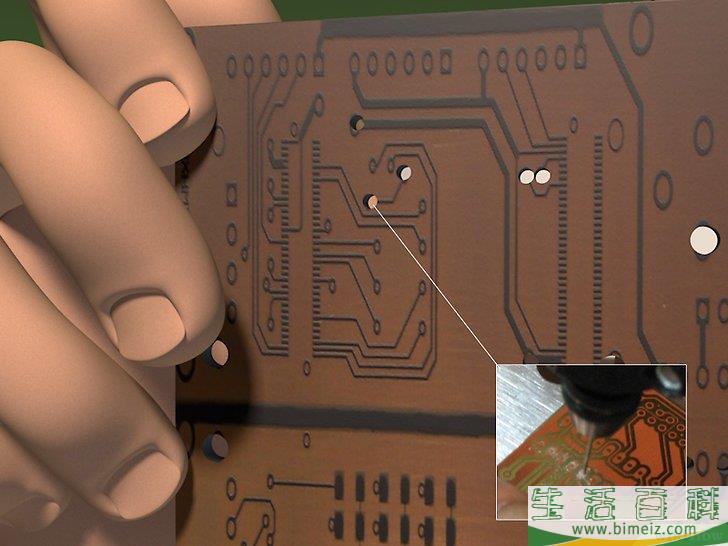

   6钻安装点。

   所用的钻孔机器通常是在为此而专门定制的。但是，一些普通的钻孔机器经过改造也可以在家里完成这项工作。
10.

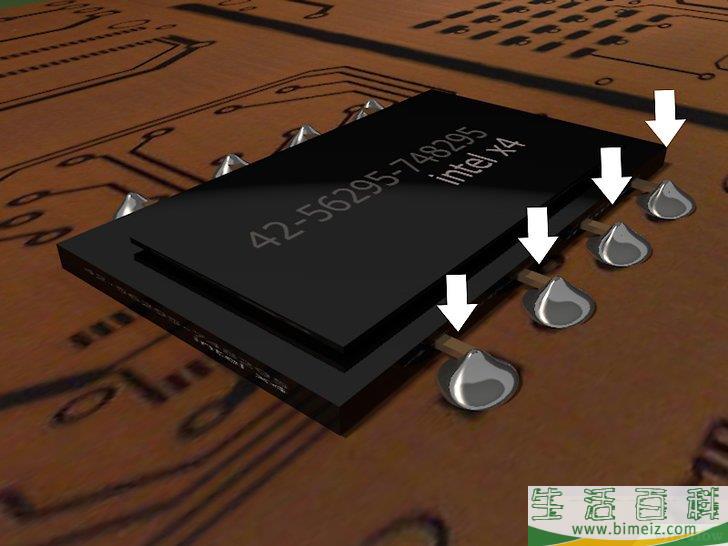

    7在电路板上安装和焊接电子元件。

方法1酸蚀刻法的特殊怎么做印刷电路板的方法

1.

   1选择蚀刻用的酸。

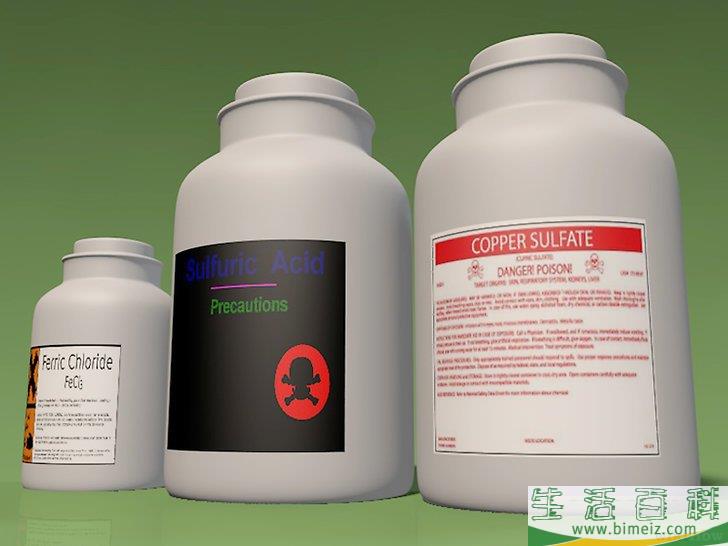

   氯化铁是通常的选择。但是你也可以用过硫酸铵晶体或者其他化学物质。不论你选择的哪种化学蚀刻剂，这些都是很危险的材料。出了遵守本文提到的一般安全预防措施之外，你还需要阅读且遵守蚀刻时的其他安全说明。
2.

   2画印刷电路板布局。

   为了进行酸蚀刻，你需要用抗蚀刻材料来画电路。如果你想用手画电路布局（不适合中型或大型电路），那么要根据不同目的来制作特殊的标记。通常实用的材料是激光打印墨水。使用激光打印来画电路布局有如下怎么做印刷电路板的方法：

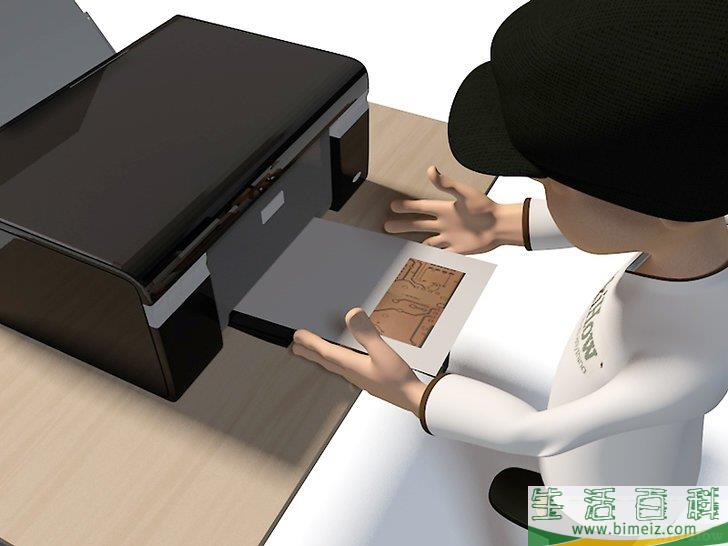

   1. 在一张白印刷纸上打印出印刷电路板布局。做之前，你应该确保这个布局和你的电路是镜像关系（在打印时，大部分印刷电路板布局程序都有这个选项）。这是唯一用到激光打印机的一步。
   2. 把纸经过打印的那一面贴在铜板上。
   3. 用普通的熨斗来熨纸面，所需的时间取决于所用的纸张和墨水的类型。

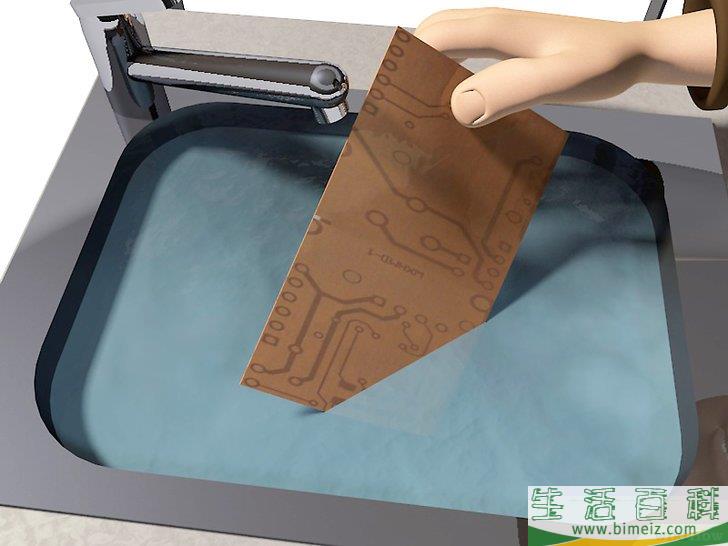

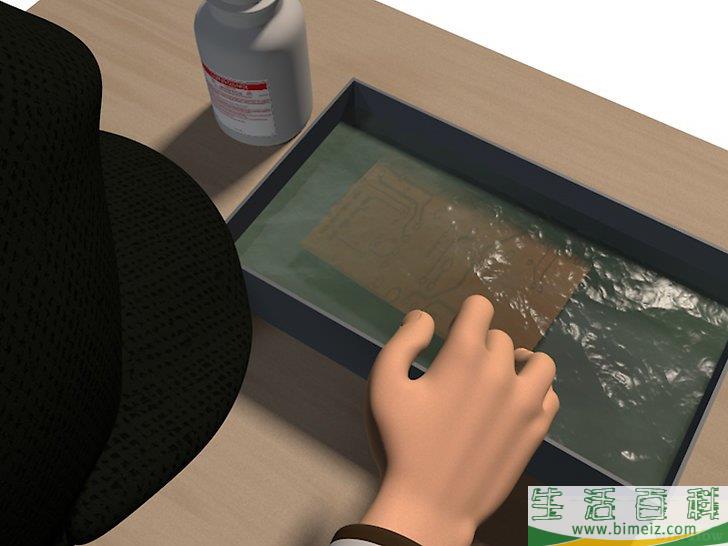

   4. 把铜板和纸在热水里浸泡几分钟（最长10分钟）。

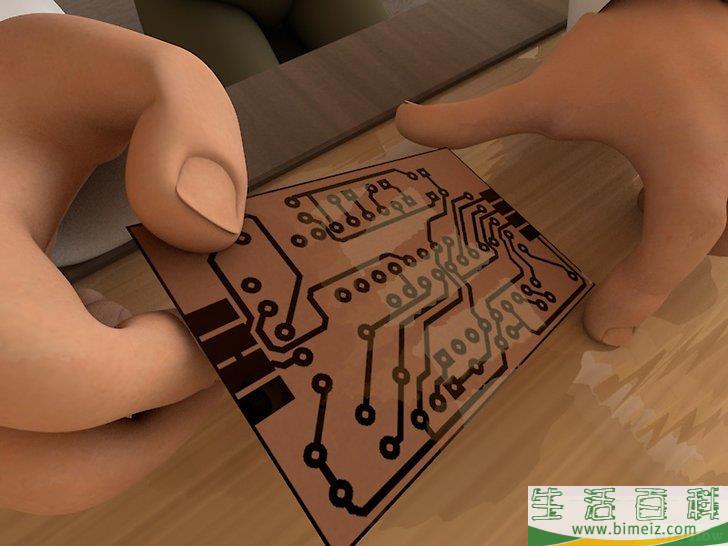

   5. 撕开纸。如果有些地方撕不掉，你可以试着泡久一点。如果一切都好了，在铜板上将会有你的电路板布局，还有黑色标记线。
3.

   3准备酸。

   etchant 根据你选择的“蚀刻酸”不同，可能会有些其他额外说明。比如，一些结晶酸需要在热水里融解使用，而其他的酸则不需要。
4.

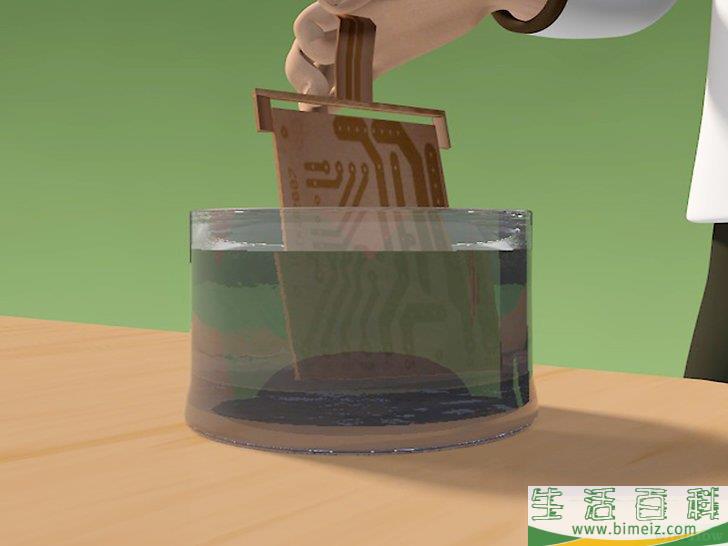

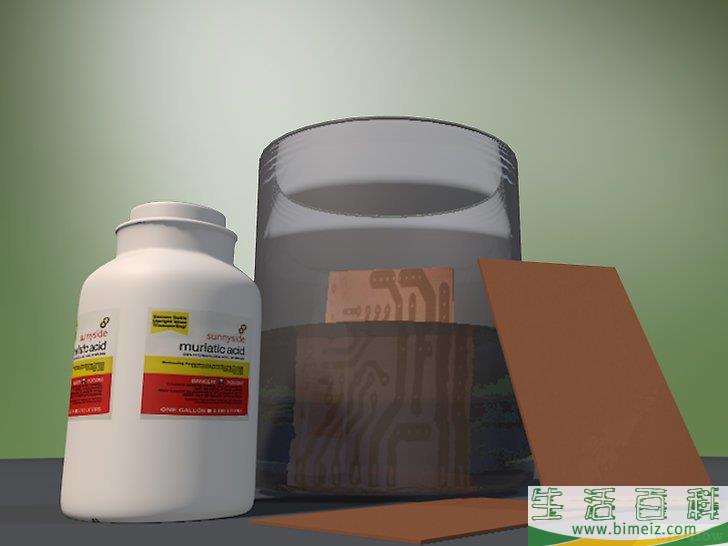

   4把铜板浸入酸中。

5.

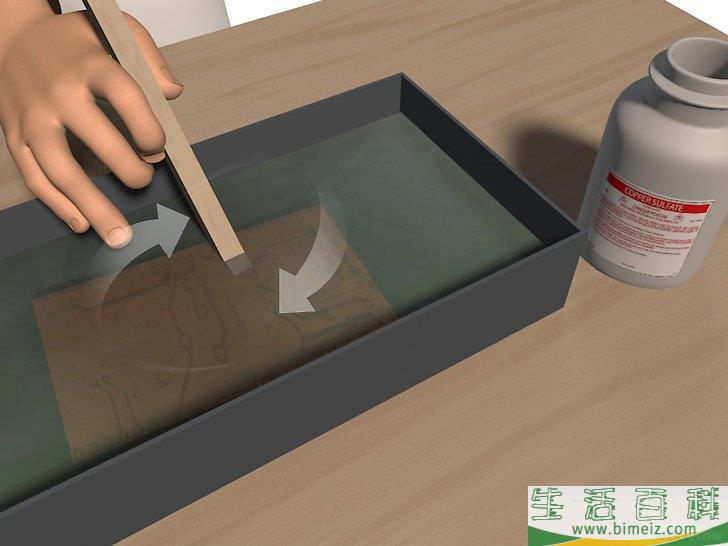

   5每隔3-5分钟搅拌一下。

6.

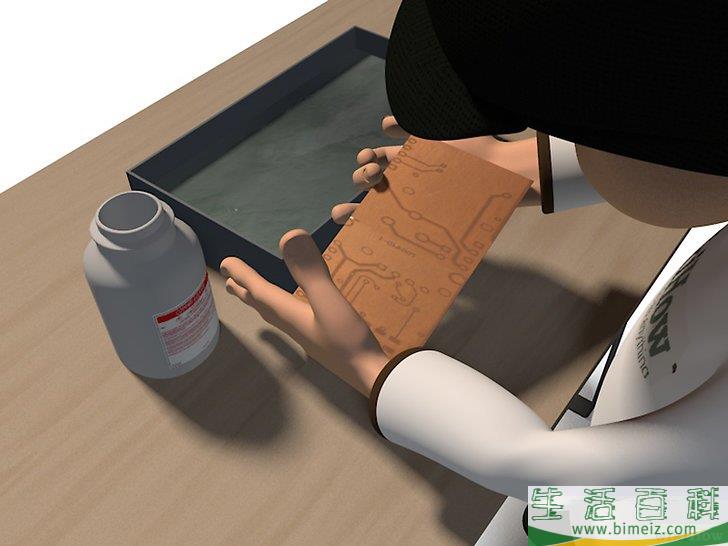

   6当所有不需要的铜都被蚀刻掉了的时候，拿出铜板并清洗干净。

7.

   7去除画图用的绝缘材料。

   有特定的化学溶剂可以去除任何一种画电路布局所用的绝缘材料。但是，如果你没有这种溶剂，你也可以用砂纸来去除他们。

方法2紫外蚀刻法的特殊怎么做印刷电路板的方法

1.

   1在特定的镀铜板上画电路布局。

2.

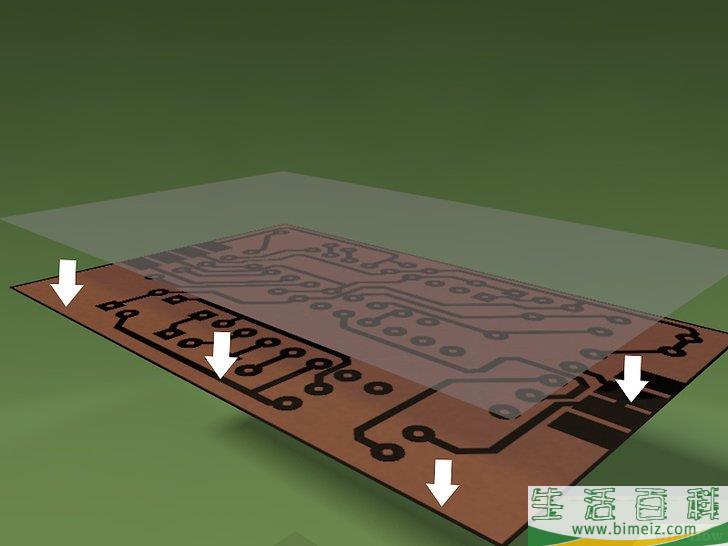

   2在铜板上盖上透明的薄板（任选一块）

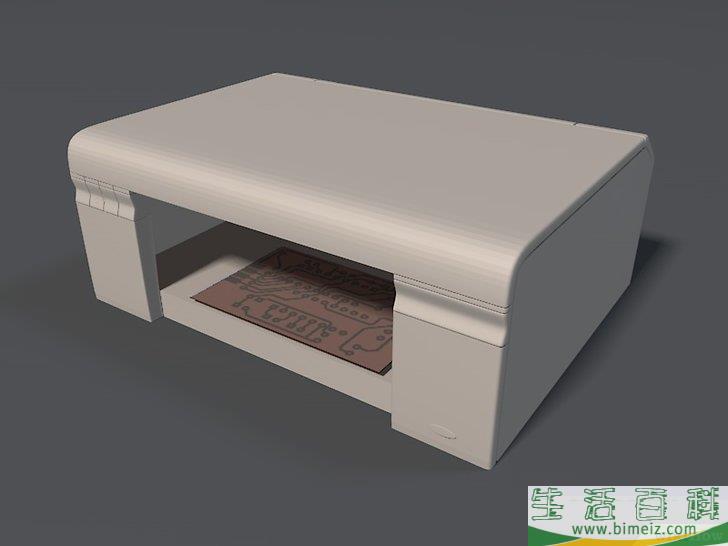

3. 3把铜板放进紫外蚀刻机/间里。

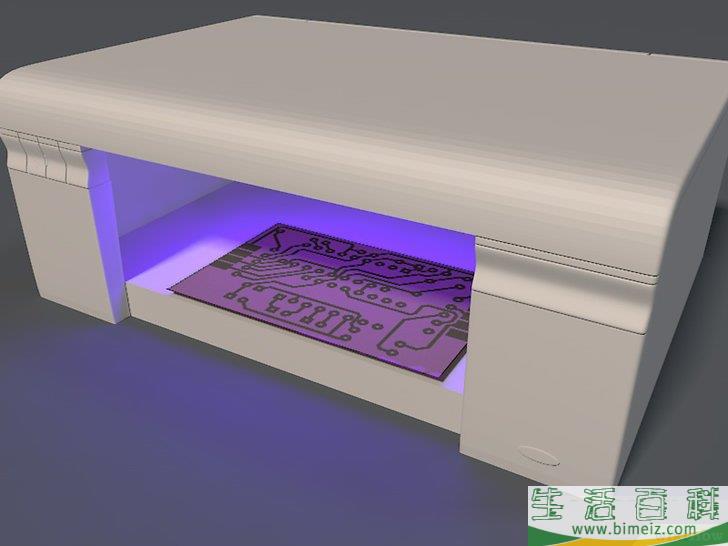

4. 4根据铜板和机器的规格大小，设定紫外蚀刻机的运行时间。
