怎么在 Inkscape 中绘制齿轮

绘制均匀对称的齿轮可不容易，无论您使用计算机还是手工方式都是如此。但是使用 Inkscape 软件来绘制就简单多了！

怎么在 Inkscape 中绘制齿轮的方法

1.

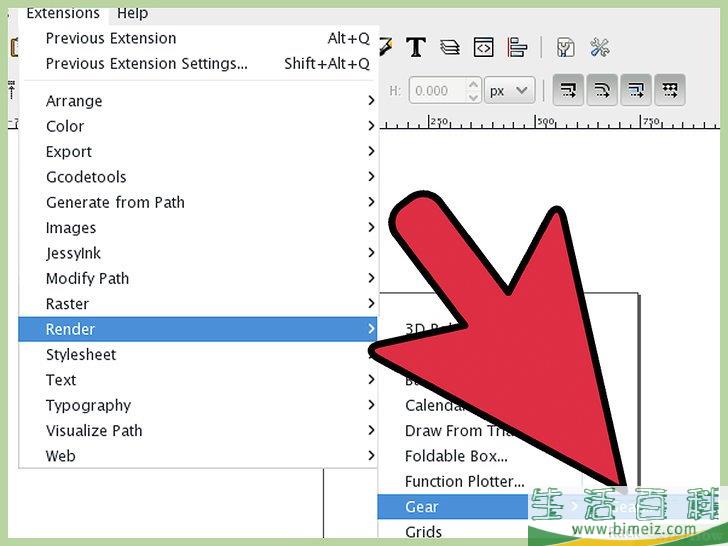

   1首先使用 Inkscape 内置的齿轮效果

   。 在 0.46 版本中，你需要依次点击菜单“效果 > 渲染 > 齿轮”。而在最新的 0.48 版本界面中，同样的命令位于 “扩展 > 渲染 > 齿轮”。

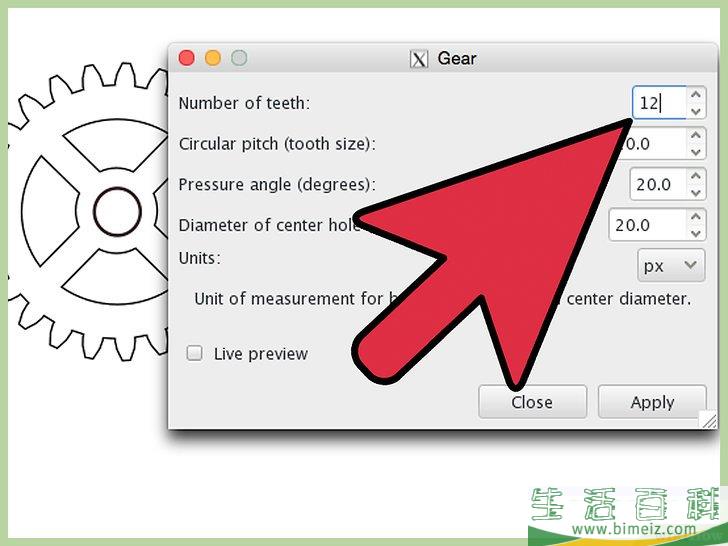

2. 通过调整参数（开启实时预览功能可随时查看图形效果），你可以得到一个简单齿轮。
3. 2在齿轮内部

   添加一个圆圈

   。
4.

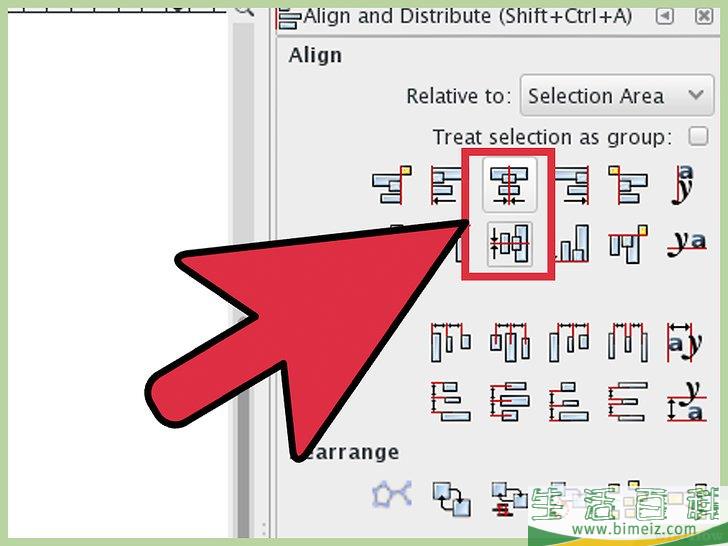

   3使用对齐和分散对话框

   将其中心对齐（例如可以使用相对于：最大对象 ）。
5. 4然后

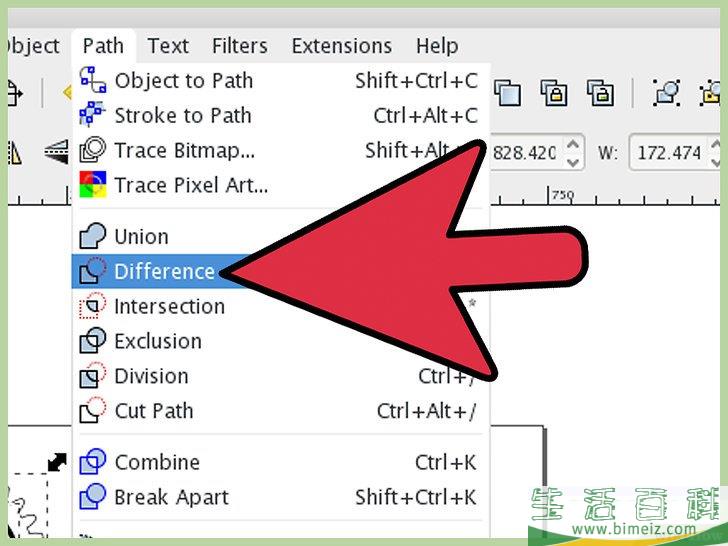

   使用转轮对象减去圆圈

   （你可能需要解散组群，因为齿轮效果创建的是一个组群）。
6.

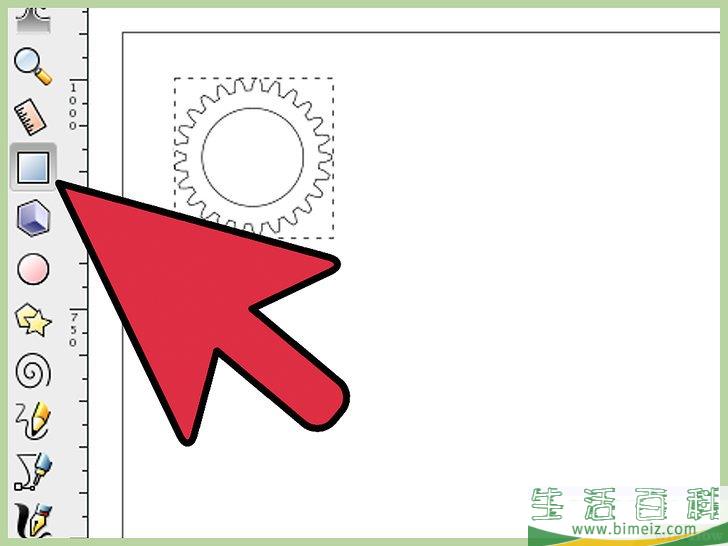

   5然后创建辐条

   。
7.

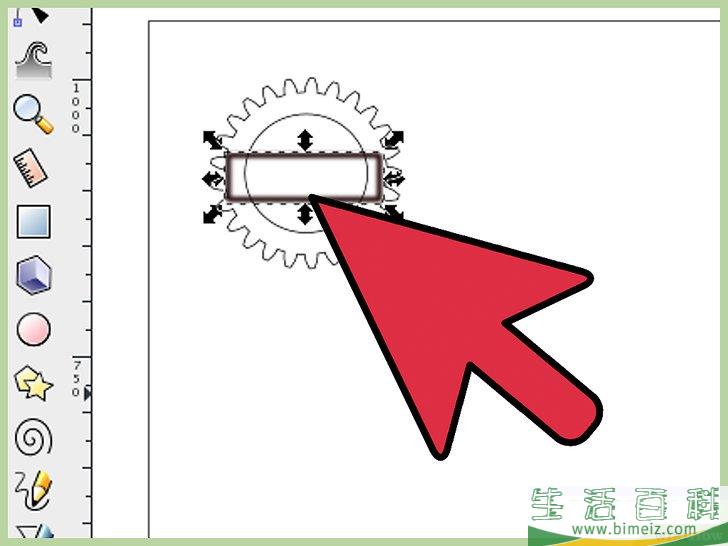

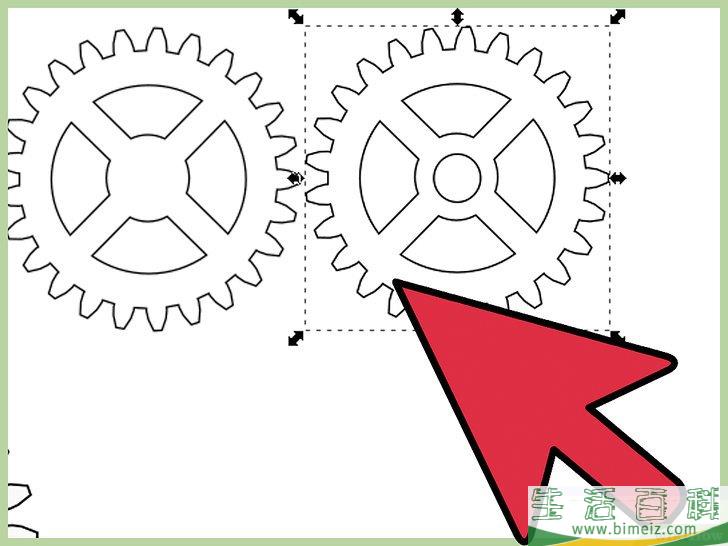

   6绘制一个长方形，将其与中心对齐

   。

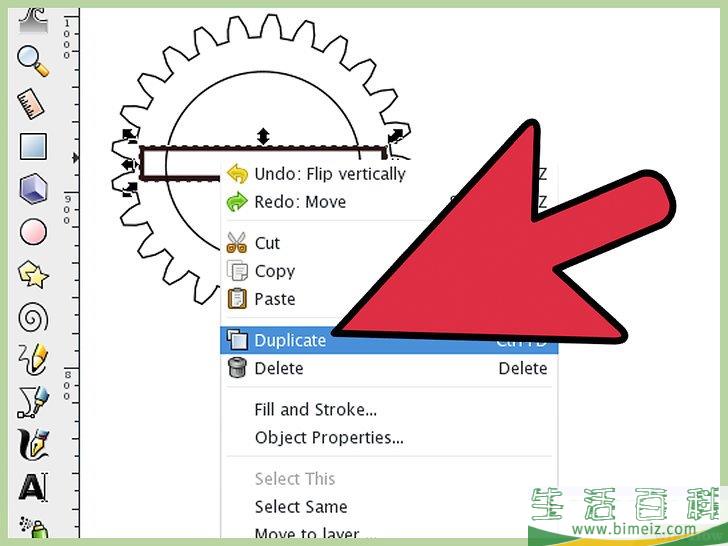

8. 7

   复制该长方形

   ，然后旋转 90 度。
9. 8

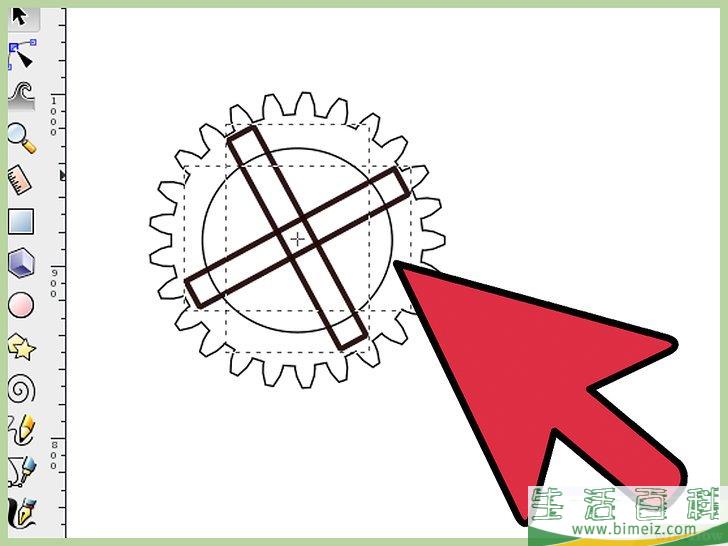

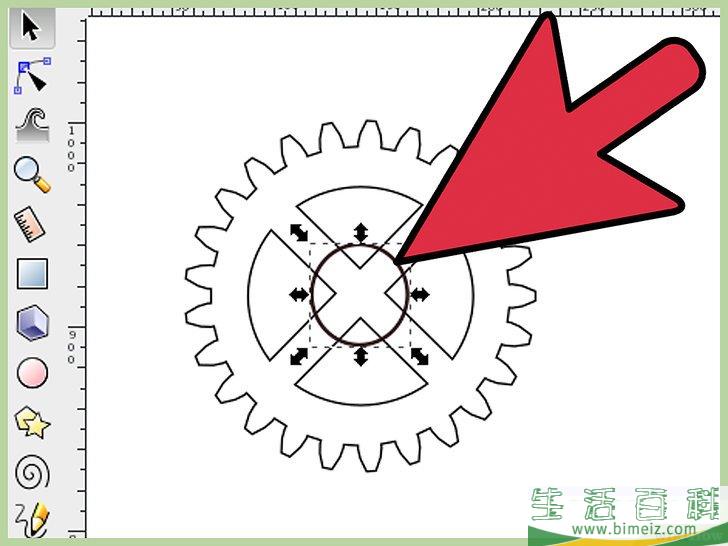

   选中两个长方形进行自由旋转

   。
10. 9

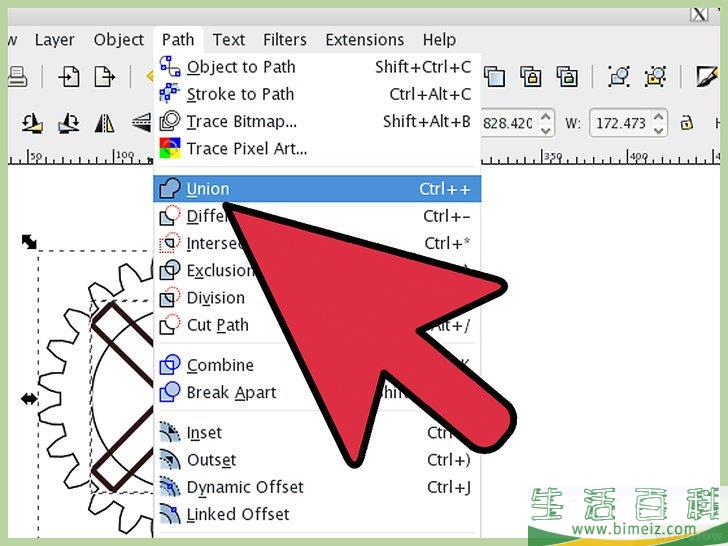

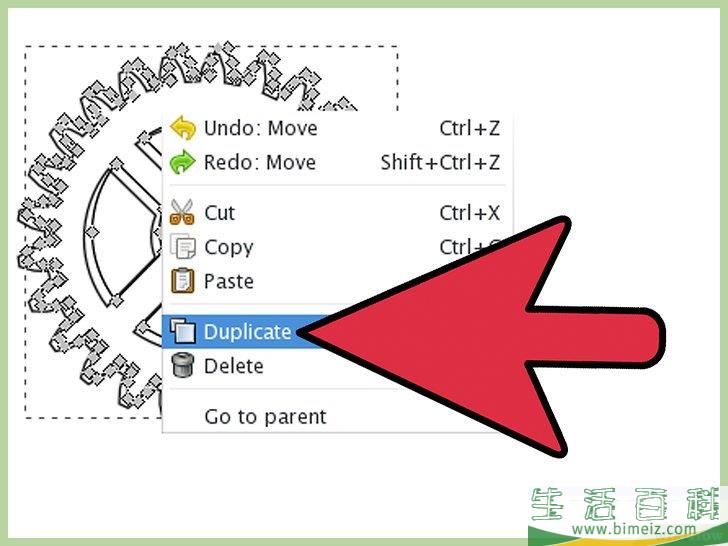

    选择所有对象，合并群组

    。

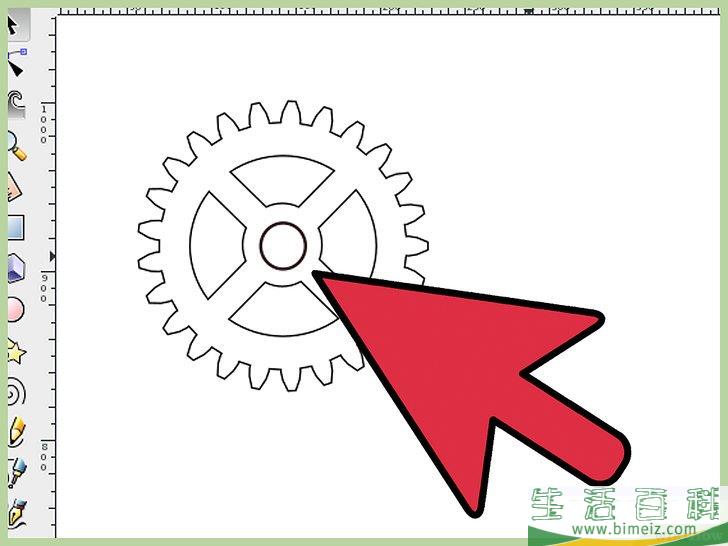

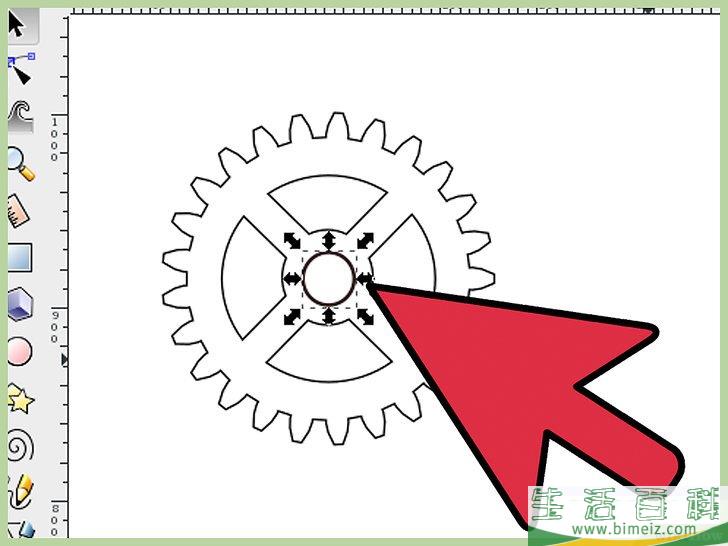

11. 10在齿轮中央

    绘制一个小圆圈

    ，将其中心对齐，然后和其他部分合并。

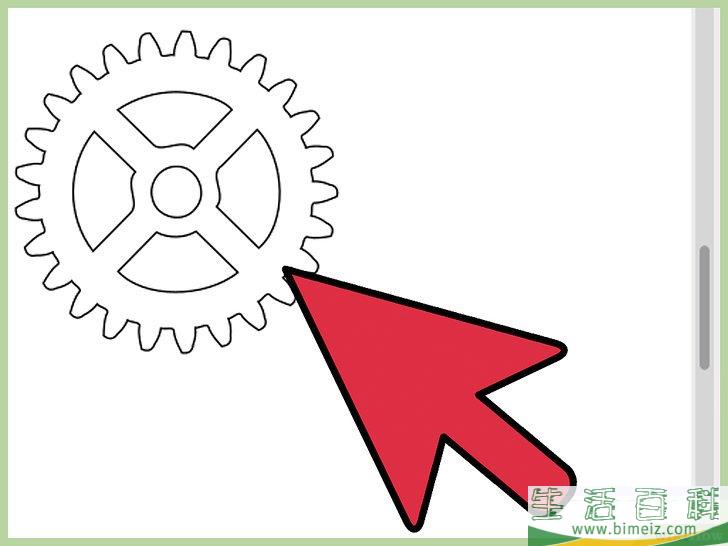

12. 将转轮对象减去对齐到中心的圆圈，可以生成转轴中心的洞。
13. 第一个齿轮就大功告成了！

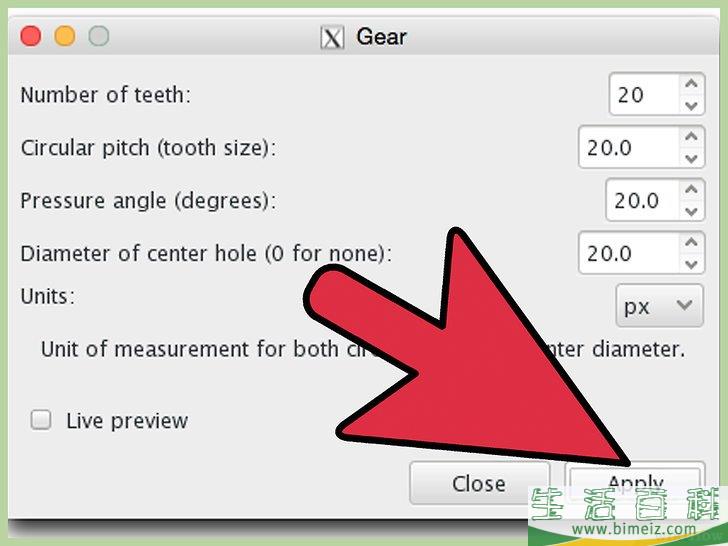

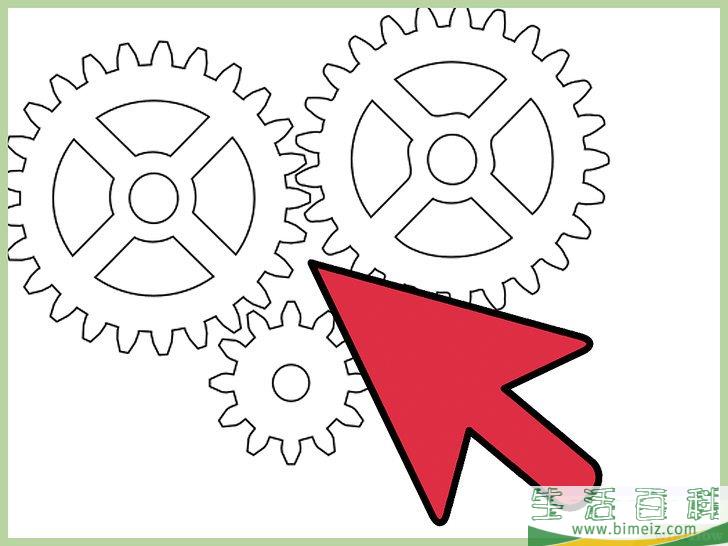

14. 相互咬合的齿轮需要有相近的齿形，因此你在使用新建齿轮时只能改变齿数：
15. 设计复杂运行机制：
16.

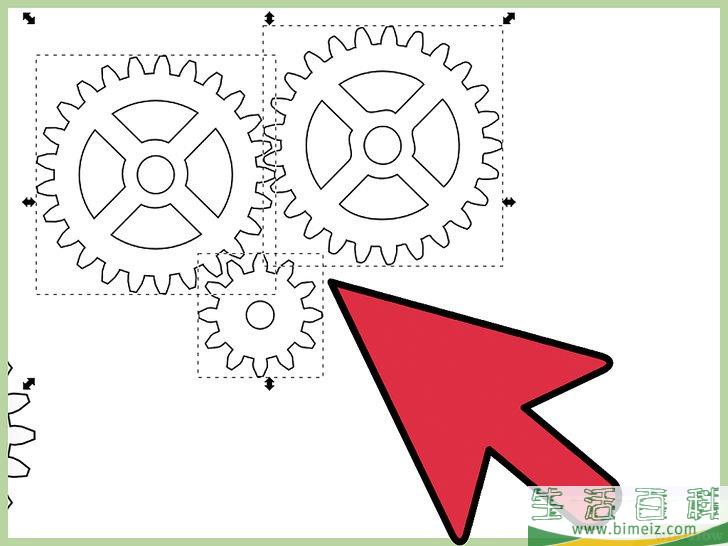

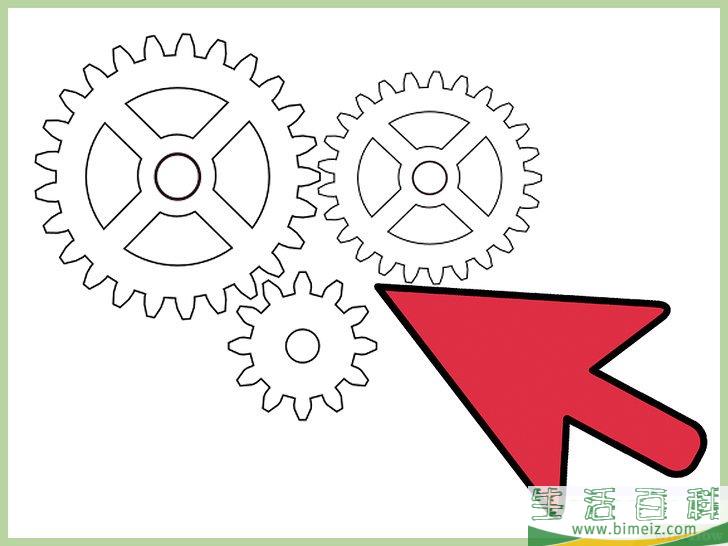

    11你可以通过增加平行齿轮来增加复杂程度

    ，这些平行齿轮可以有不同的参数（只要它们不与之前的齿轮咬合）。

方法1将齿轮上色：金色

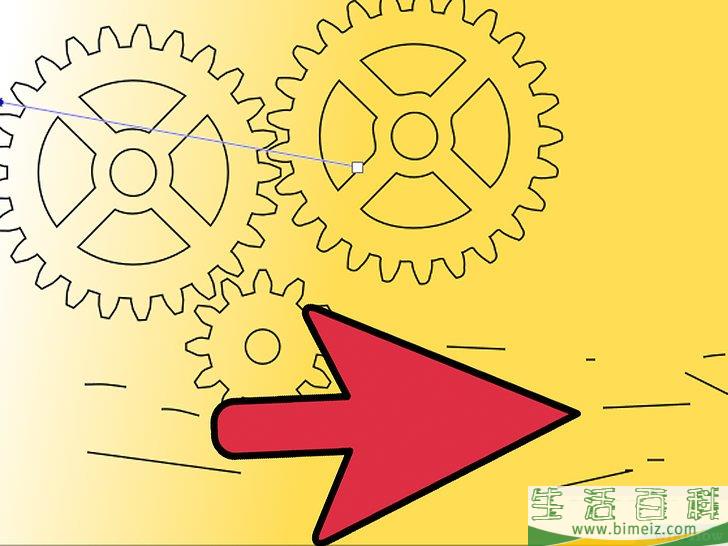

1. 1现在我们将

   让齿轮变得“栩栩如生”，模拟金属表面

   ，使其看上去像黄金制成（或黄铜，操作方法一样）。
2.

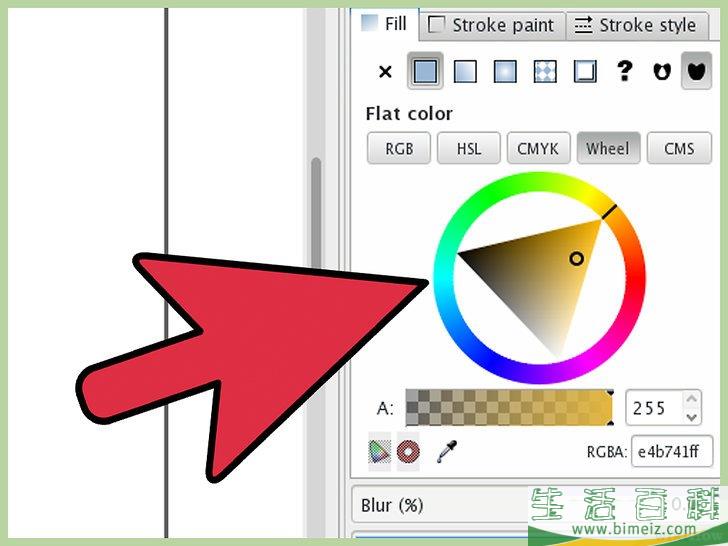

   2确定颜色

   。 金属光泽并不是颜色，而是由光线反射形成的效果，因此我们需要使用多层渐变色（使用两种以上颜色的渐变色）。
3. 黄金包含一系列深浅不同的黄色及阴影，还可能包含少许橙色。
4. 黄铜由黄色加上绿色阴影组成（氧化铜是绿色）。
5. 钢铁由灰色构成。
6. 铬也是由灰色组成，但是反射效果更明显（对比更强烈，从几乎全黑到几乎全白），银色则是由反射效果较弱的灰色构成，以此类推。
7. 3然后

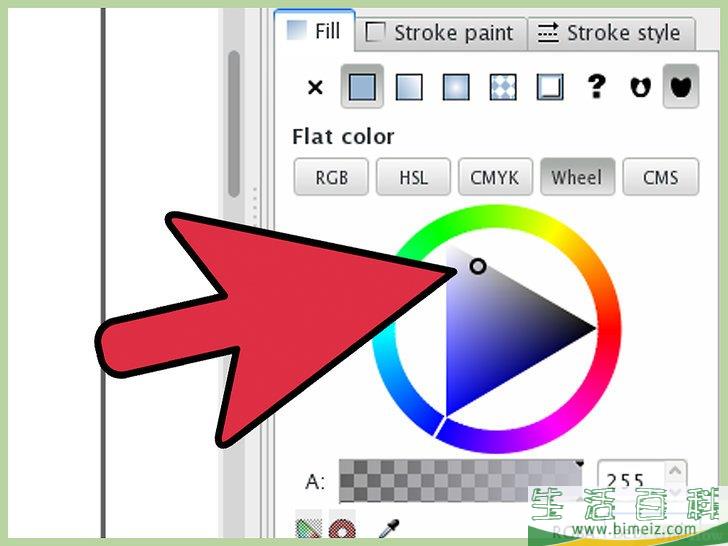

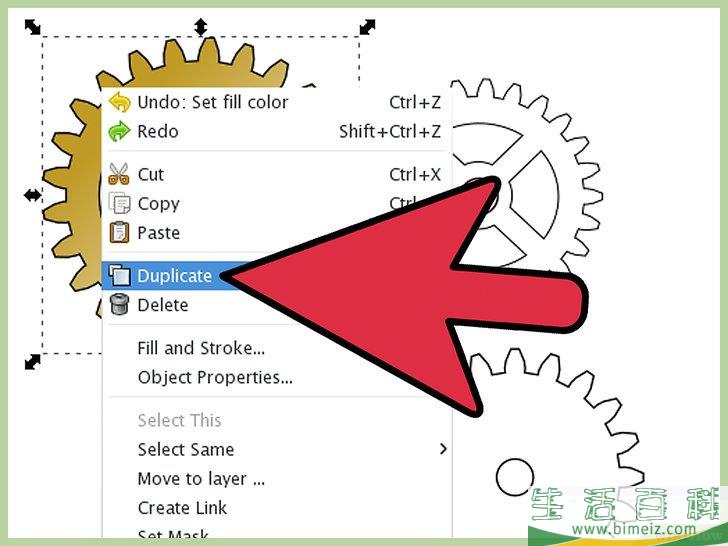

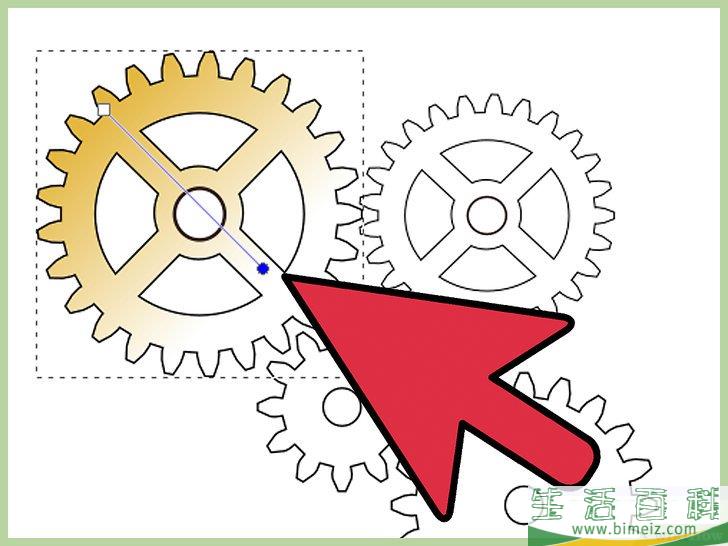

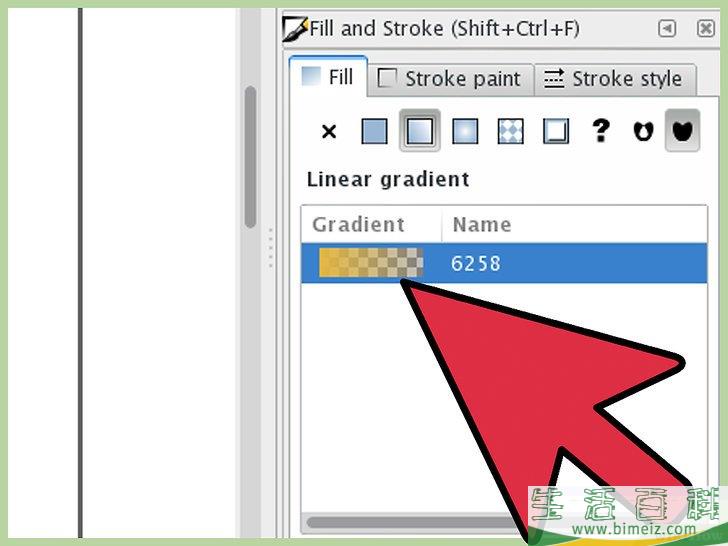

   选中一个齿轮，使用渐变色对其进行填充

   。
8.

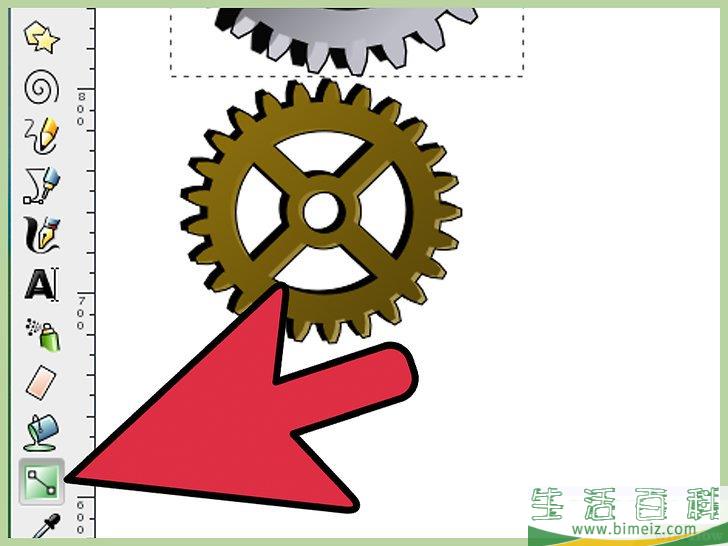

   4如果希望画面呈现立体感，可以添加阴影

   （复制对象，将其变成黑色，然后向右下方移动几个像素，置于齿轮下方，最后可以添加模糊效果，也可以增加其透明度）。
9. 齿轮不会悬浮在空中，因此你可以添加背景，而背景可以使用与齿轮相同的渐变金色（如果使用本文中的例子）。为了操作简便，你可以选择深一些的颜色。
10.

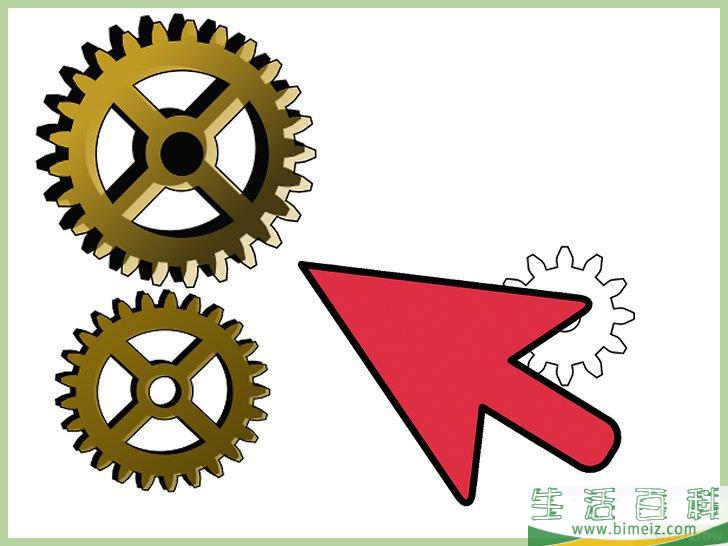

    5绘制更多齿轮（全部都是金色）

    。
11. 请注意阴影的作用，如果没有阴影，齿轮很难从背景中凸显出来，在阴影衬托下，它们更容易分辨出来。


方法2将齿轮上色：钢铁色

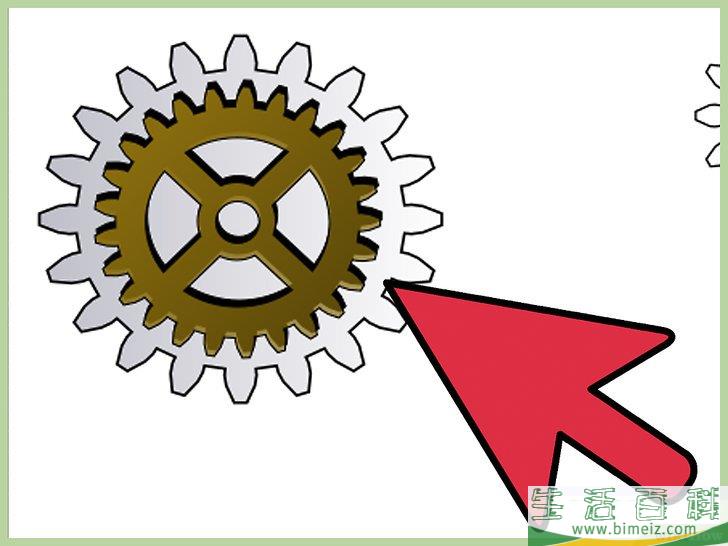

1. 1为了让图像更加生动，

   你可以添加一些钢铁色的齿轮

   。
2.

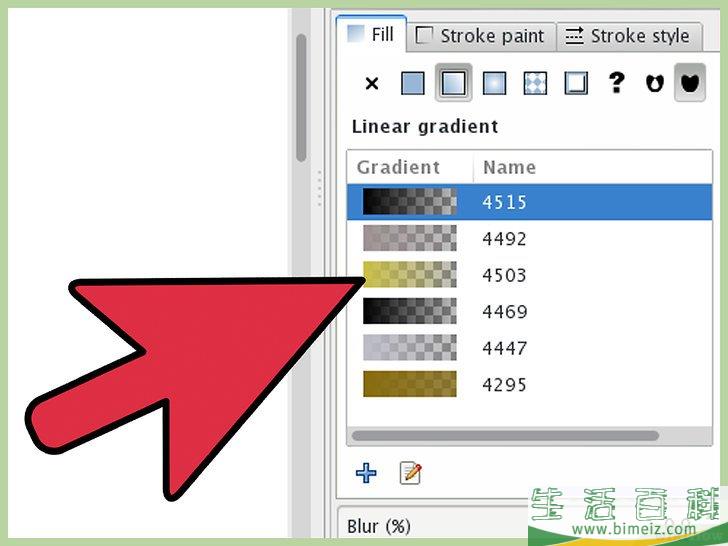

   2你首先需要定义渐变色（多层渐变色，灰色和绿色阴影）。

3.

   3使用渐变色填充齿轮。

4. 这里有一个让齿轮更丰富的技巧：添加凹槽，你可以绘制两个与中心对其的小圆圈，并使用相同的灰色渐进色进行填充，将较大的圆圈放置在齿轮边缘，而将较小圆圈放置在靠近中心的位置。
5.

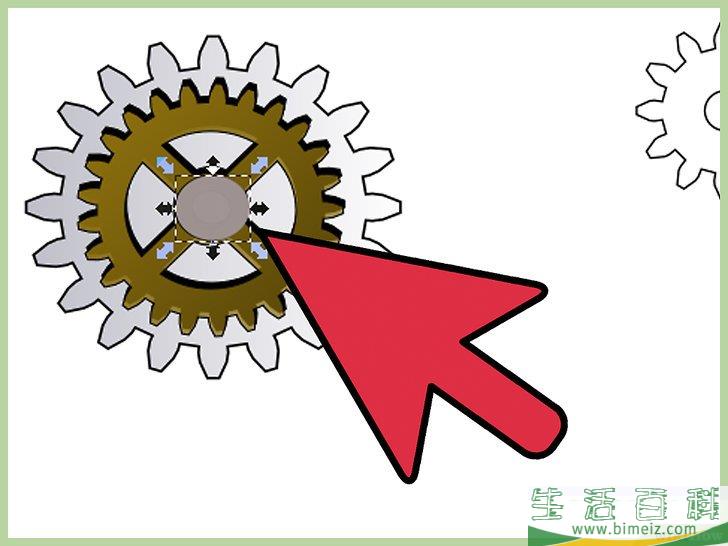

   4将钢铁色齿轮放置在设备中

   （注意不要让钢铁齿轮与黄金齿轮咬合，因为只有相同颜色齿轮才能咬合）。
6. 现在绘制一些转轴：你可以绘制一些金色、钢铁色、红宝石色或天蓝色的小圆圈。不要忘记添加阴影，你可以考虑使用白色高光作为阴影颜色。
7. 5

   将转轴放置在齿轮中心

   。
8. 6

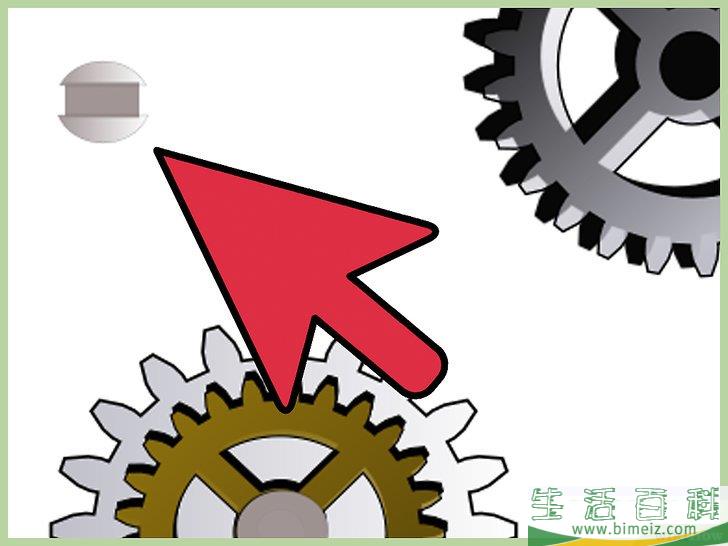

   绘制一些固定设备用的螺丝

   。 绘制方法很简单：使用钢铁色圆圈对象减去长方形对象作为凹槽，然后添加一个深钢铁色长方形作为凹槽底部，最后将螺丝转到随机角度（我们不希望所有螺丝的凹槽都平行，因为这样画面会显得重复和单调），调整渐变色和阴影。你还可以添加安装用孔：绘制一个大一点的圆圈，将其填充为背景相同，但方向相反的渐变色。（为了能够更清楚进行说明，我们在这一步中使用放大示意图）
9. 7

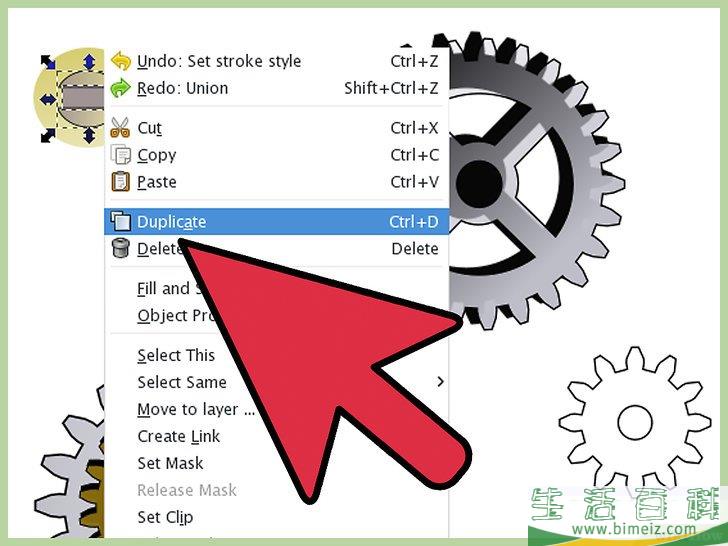

   将螺丝均匀放置

   （如果你喜欢，也可以随机放置），作品就完成了！

方法3将齿轮上色：纸上齿轮

1. 1

   让齿轮看上去经历了一些时光

   。 现在我们可以尝试一种完全不同的上色方式，使齿轮看上去像是画在旧图纸上，我们需要使用笔廓来实现这样的效果。
2. 2

   我们需要从黑白图像重新开始

   。

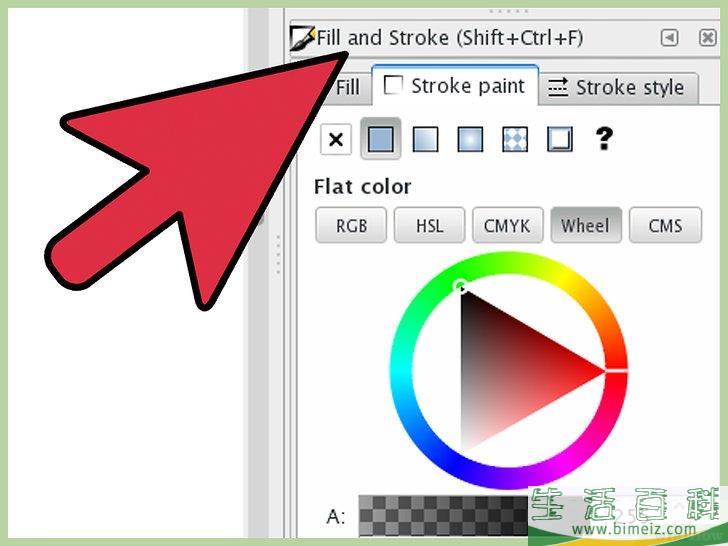

3. 3'设置笔廓颜色，取消填充颜色 。 你可以在示意图上看到此时齿轮轮廓相互重叠，我们需要将这些重叠消除。
4.

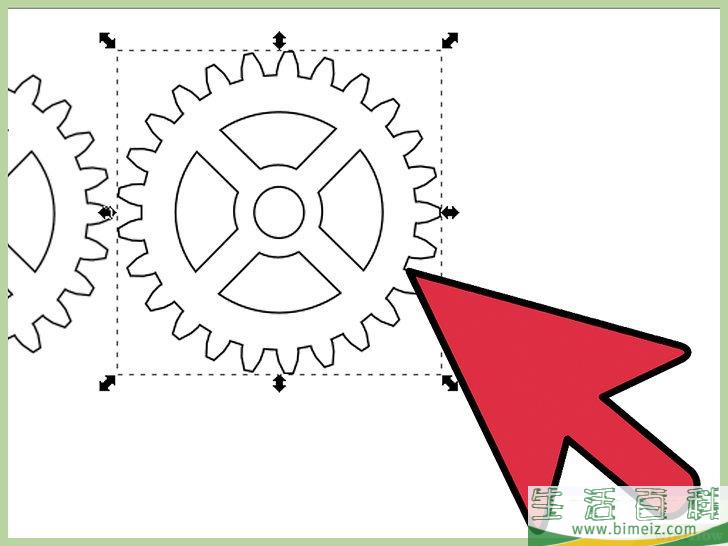

   4选中不需要重叠的齿轮（如果有多个齿轮，将其全部选择）

   ，将笔廓转化为路径。
5. 5然后

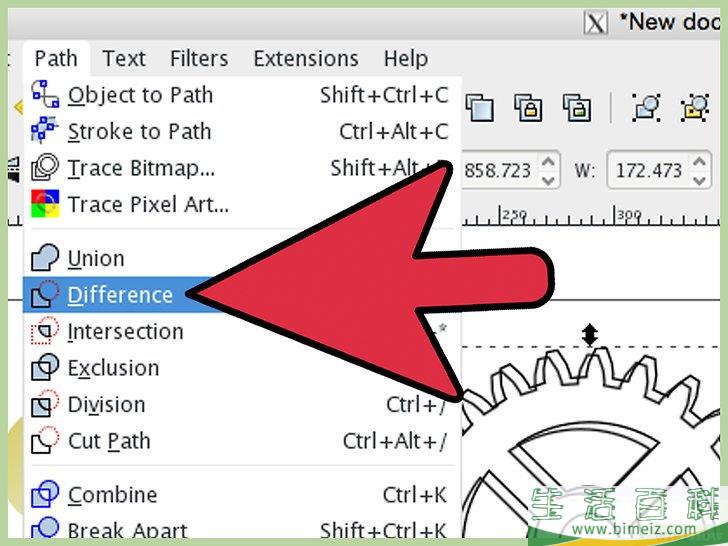

   找到覆盖在其上方的齿轮

   ，将其复制，选中复制对象和之前的笔廓，进行差集操作。
6.

   6重复操作覆盖所有齿轮

   ，直至图像和示意图中一样。
7. 7然后

   将所有剩余的笔廓转化为路径

   。
8. 8

   让图像看上去变得粗糙

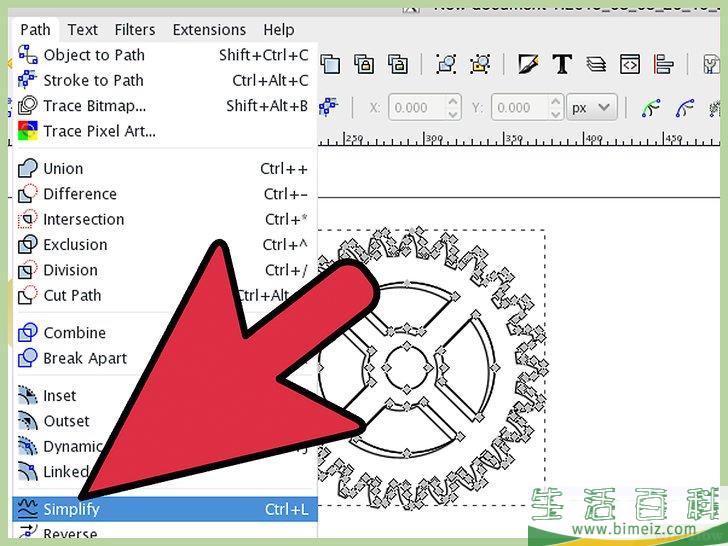

   。 由于图像上节点很多，因此需要花费很长时间才进行手工编辑，才能够使其变得粗糙，但是有一个简化自动化操作方法（详见放大示意图）。
9. 9

   对所有齿轮进行重复操作

   。
10. 10

    设定图纸的多层渐变色

    ，你可以使用浅棕色或浅黄色来表现旧纸，或者使用深蓝色来表示蓝图（我还不确定如何进行表现）。

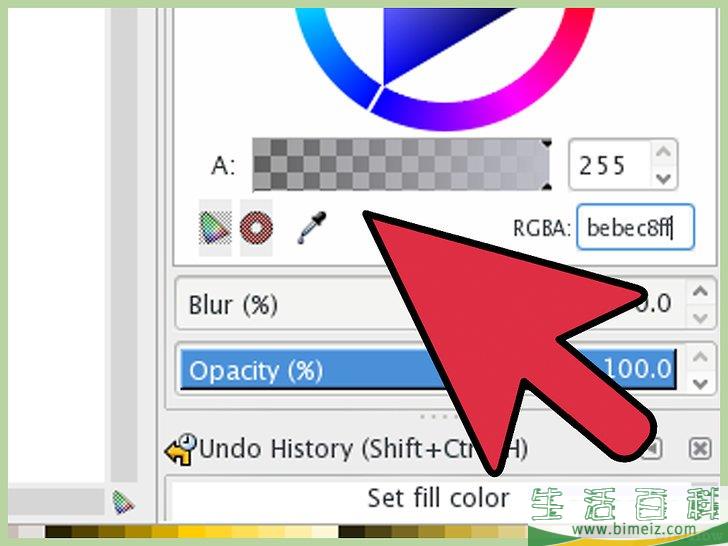

11. 你还需要为墨水设定多层渐变色（未显示），它必须与其他颜色相搭配，而且和纸张颜色有明显的对比（例如旧纸张效果可以使用棕色，而蓝图效果可以使用浅蓝色）。将渐变色填充到图形上。
12. 11然后为

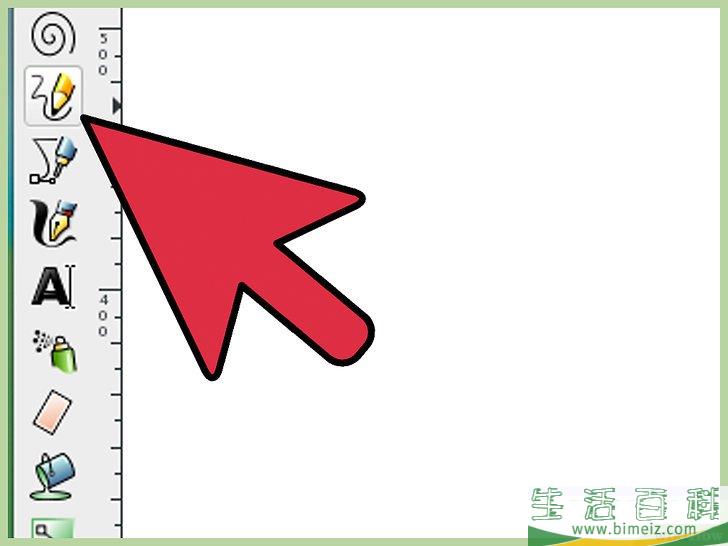

    纸张添加一些纹理

    ： 使用手绘线工具画出任意区块，并使用与背景相近颜色（稍深或稍浅）填充，取消笔廓，根据需要简化形状，然后进行模糊操作：
13. 12

    不断增加模糊数值，直到纹理符合要求。

    。
14. 13

    柔焦处理

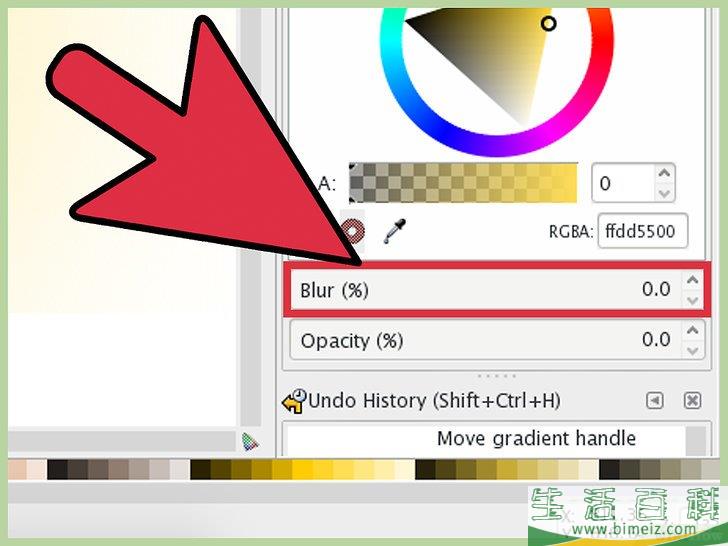

    。 选择所有齿轮，进行复制操作，然后将复制对象颜色加深（黑色），最后进行模糊操作并增加透明度。
