怎么看懂电容的参数
时间:2020-06-28 13:59
阅读: 次
与电阻不同的是,电容会用多种代码来表示特性。小电容的印刷面积非常小,因此很难看清上面的文字。本指南将帮助你看懂大部分现代消费类电容的参数。如果你发现电容上的印刷顺序与本文有出入,或找不到电压或容差参数,也不用在意。对于大部分低压自制电路,只要知道电容值就行。
方法1看懂大电容的参数

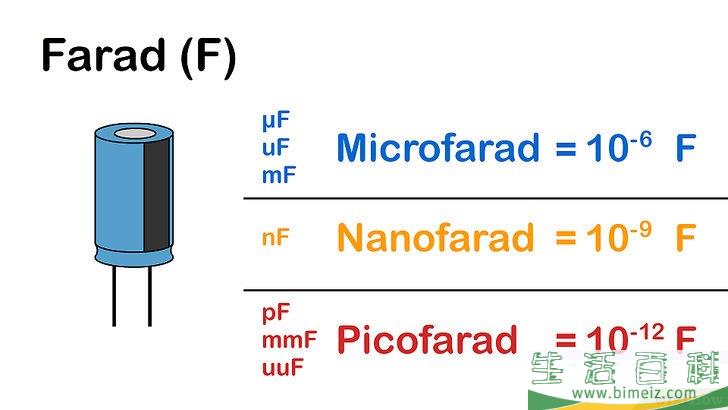

1了解测量单位。 电容值的基本单位是法拉(F)。普通电路远远用不着1法拉的电容,因此家用电容通常使用以下单位:
- 1
µF 、
uF 或
mF = 1微法 = 10法拉。注意,mF在某些情况下是毫法的缩写,等于10法拉。
- 1
nF = 1纳法 = 10法拉。
- 1
pF 、
mmF 或
uuF = 1皮法 = 1微微法 = 10法拉。

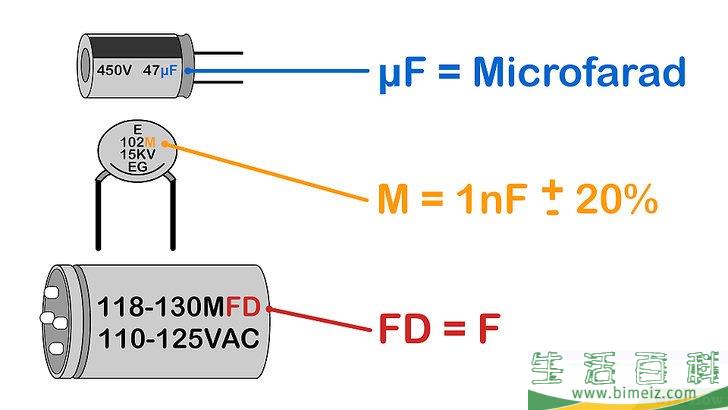

2看懂电容值。 大部分大电容都会在侧面标注电容值。电容值的写法会有些差异,重点是找到与上述单位最接近的值。你可能需要做出如下调整:
- 忽略单位中的大写字母。比如“MF”其实就是“mf”。虽然MF在国际单位制中是兆法的正式缩写,但这里绝对不是。
- 不要被“fd”迷惑,它是法拉的另一个缩写。比如,“mmfd”就等于“mmf”。
- 注意单字母标记,比如“475m”,这通常出现在小电容上。详情可见下方。

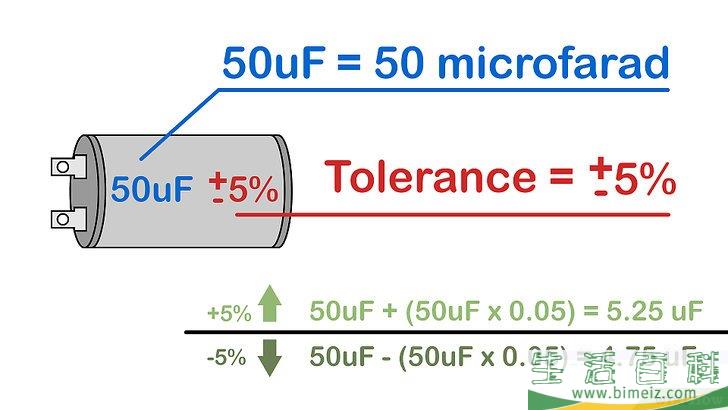

3找出容差值。 某些电容会标出容差值,也就是标称值的最大误差范围。此参数对于电路并不重要,如果你想知道精确的电容值,可以留意一下。比如,如果电容上标有“6000uF +50%/-70%”,则实际的电容值在6000 uF - (6000uF * 0.7) = 1800uF到6000uF + (6000 * 0.5) = 9000uF之间。
- 如果没有标出百分比,找一下电容值后面或同一行中有没有单个字母。如果有,它可能就代表容差值,详情可见下方。

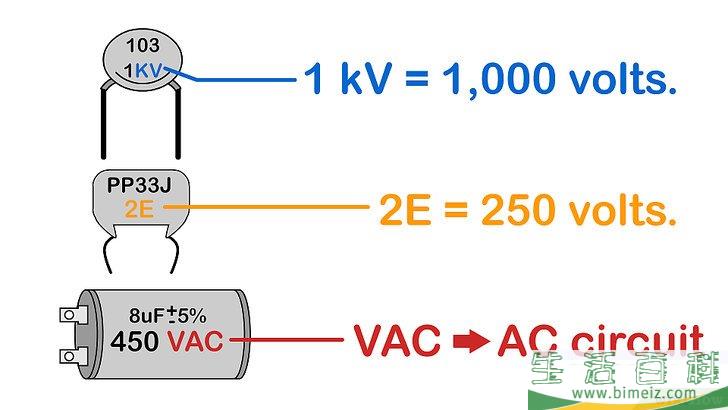

4确定额定电压。 如果位置允许,制造商通常会在电容外壳上以数字形式标出电压,单位为V、VDC、VDCW或WV(代表“工作电压”)。这是电容可承受的最大电压。
- 1 kV = 1,000V
- 如果你觉得电容可能用代码来表示电压,请参见下方,它通常是单个字母,或一个数字加一个字母。如果电容上没有任何标记,建议只用在低压电路中。
- 如果你正在构建交流电路,选一个标有额定VAC的电容。不要使用直流电容,除非你很熟悉额定电压的转换方法,以及如何在交流应用中安全使用直流电容。

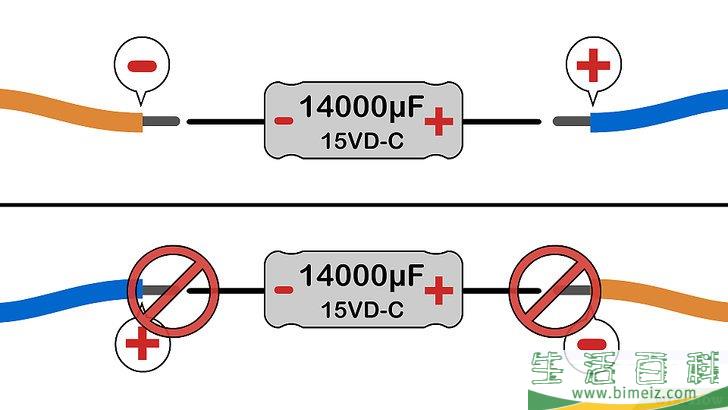

5查找“+”号或“-”号。 如果你在电容端子旁看到这些符号,说明此电容有极性。一定要将电容的“+”号端连接到电路的正极,否则电容可能会短路,甚至发生爆炸。如果没有“+”号或“-”号,则正反都可连接。
- 某些电容会用彩色条纹或环形凹槽来标注极性。在形状类似易拉罐的铝电解电容上,此标记通常表示负极。在体积非常小的钽电解电容上,此标记通常表示正极。如果条纹的位置与“+”号或“-”号的位置矛盾,或位于非电解电容上,则可忽略。
方法2看懂小电容的代码

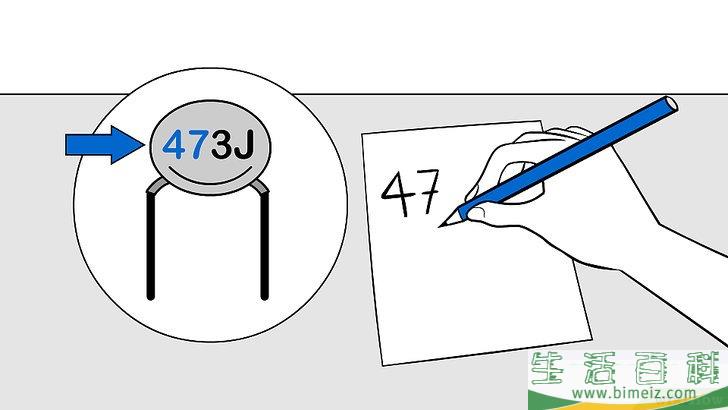

1记下电容值的前两位。 如果电容体积过小,无法完整标注电容值,那么大部分新型号电容都会使用EIA标准代码,但旧型号电容没有统一的规范。先记下代码的前两位,然后根据代码格式决定下一怎么看懂电容的参数的方法:
- 如果代码的前两位都是数字,后面跟一个字母,比如44M,则这两位数字就代表完整的电容值。跳至推断电容值的单位。
- 如果前两位中有一个是字母,跳至字母代码。
- 如果前三位都是数字,继续下一步。

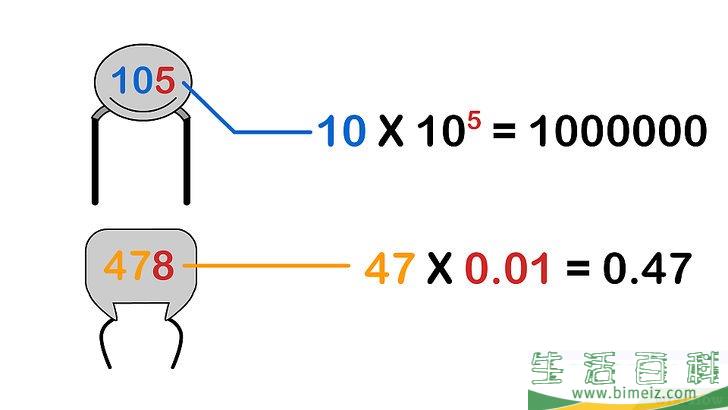

2将第三位数作为乘数。 三位数电容值代码的含义如下:
- 如果第三位数是0-6,在前两位数的后面加上同等数量的0。比如,453 → 45 x 10 → 45,000。
- 如果第三位数是8,将前两位数乘以0.01。比如278 → 27 x 0.01 → 0.27。
- 如果第三位数是9,将前两位数乘以0.1。比如309 → 30 x 0.1 → 3.0。

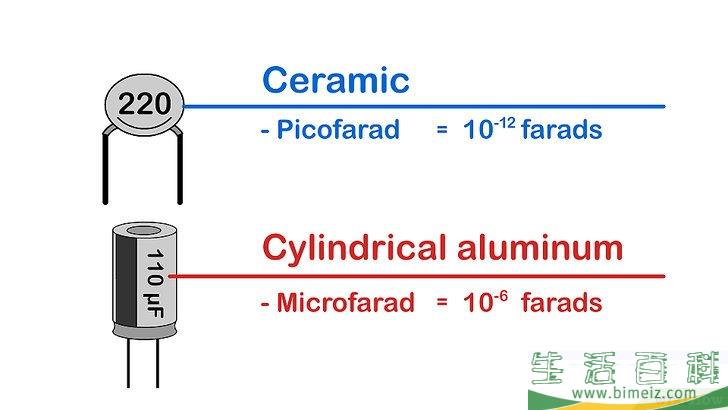

3根据实际情况推断电容值的单位 。小电容(陶瓷电容、薄膜电容或钽电容)的单位通常是皮法(pF),即10法拉。大电容(圆柱形铝电解电容或双电层电容)的单位通常是微法(uF or µF),即10法拉。
- 也可能存在例外,个别电容会在电容值后面加上单位,p代表皮法,n代表纳法,u代表微法。但如果只有一个字母,通常不是单位,而是容差代码。P和N作为容差代码虽然不常见,但的确存在。

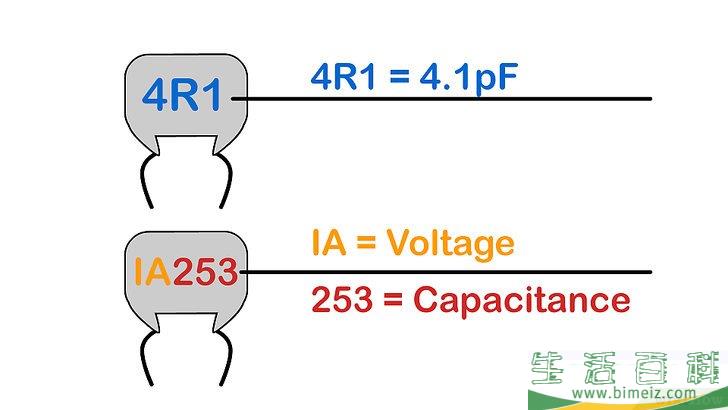

- 4看懂字母代码 。如果代码的前两位中有一个是字母,则有三种可能:
- 如果字母是R,将它替换成小数点就能得到电容值,单位是pF。比如,4R1代表4.1pF。
- 如果字母是p、n或u,则表示单位,也就是皮法、纳法或微法。将字母替换成小数点。比如,n61代表0.61 nF,5u2代表5.2 uF。
- “1A253”这样的代码其实是两个代码。1A表示电压,253表示电容值,推算方法见上述第二点。

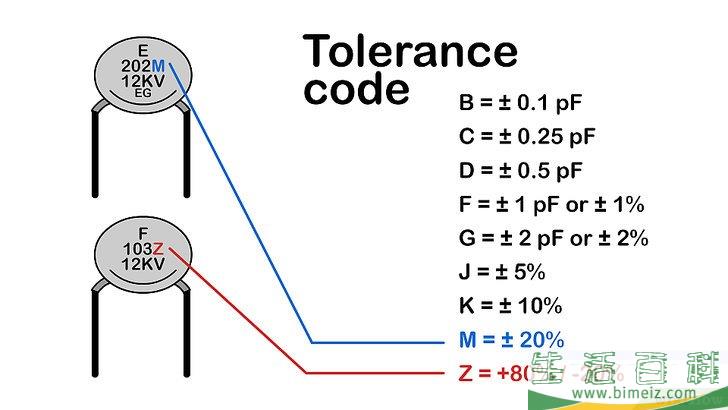

- 5看懂陶瓷电容上的容差代码。 陶瓷电容的外表就像带着两个触角的小饼干,它通常会在三位数的电容值后面用一个字母标出容差值。这个字母代表电容的容差,也就是实际电容值与标称值之间的误差。如果你的电路对精度的要求很高,可以根据下方的规则确定容差:
- B = ± 0.1 pF
- C = ± 0.25 pF
- D = ± 0.5 pF(标称值小于10 pF的电容),或± 0.5%(标称值大于10 pF的电容)
- F = ± 1 pF 或 ± 1%,规则同上。
- G = ± 2 pF 或 ± 2%,规则同上。
- J = ± 5%
- J = ± 10%
- M = ± 20%
- Z = +80% / -20%,如果没有标出容差,Z就代表最差的情况。

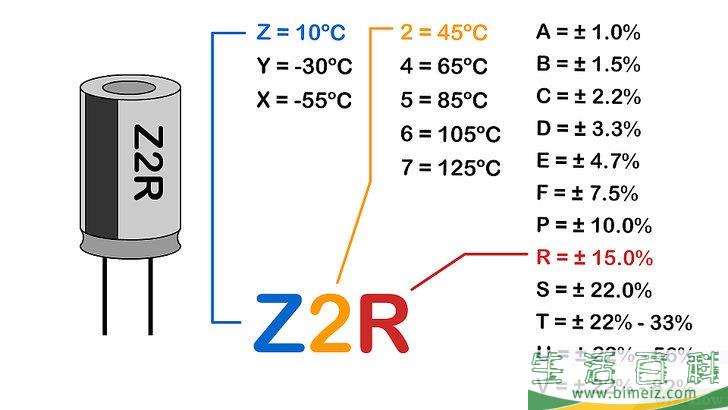

- 6读懂字母-数字-字母形式的容差值。 很多电容都用更为详细的三位代码来表示容差。规则如下:
- 第一个代码表示温度下限。
Z = 10ºC,
Y = -30ºC,
X = -55ºC。
- 第二个代码表示温度上限。
2 = 45ºC,
4 = 65ºC,
5 = 85ºC,
6 = 105ºC、
7 = 125ºC。
- 第三个代码表示电容值在温度范围内的变化。
A 代表变化最小,为±1.0%,
V 代表变化最大,为+22.0%/-82%。其中最常见的是
R ,变化范围为±15%。

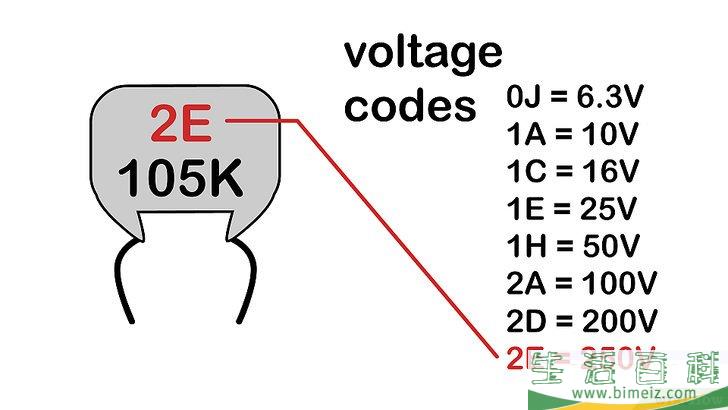

7看懂电压代码 。大部分电容都会使用以下常见代码来表示最大电压,但仅适用于直流电容。你也可以查阅EIA电压表来获取完整信息。
0J = 6.3V
1A = 10V
1C = 16V
1E = 25V
1H = 50V
2A = 100V
2D = 200V
2E = 250V
- 一个字母代码对应一个常见电压值。如果适用于多种电压,比如1A或2A,需要结合实际情况作出判断。
- 如果要推算其他非常见代码,从第一个数字着手。0代表10以下的值,1代表10-99,2代表100-999,以此类推。

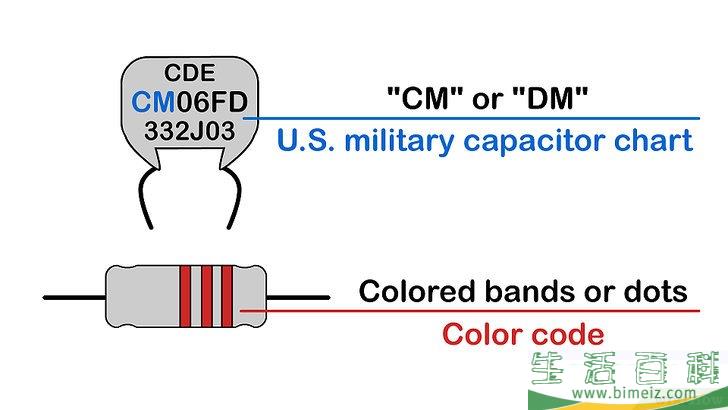

- 8了解其他规则。 某些用于专业领域的旧型号电容可能会使用不同的代码规则。本文虽未提到这些规则,但可以为你提供一些建议,方便你做进一步的研究:
- 如果电容上有一长串以“CM”或“DM”开头的代码,建议查阅美军专用电容列表。
- 如果没有代码,只有一些条纹或点,建议查阅电容颜色代码。
注意事项
- 电视机中最大的电容位于电源中。每个电容可达到400至1,000 µF,一旦操作不当就会有生命危险。
- 古董收音机中的大电容通常在1-200 µF之间。
- 陶瓷电容通常比拇指还小,依靠两个引脚连接到电路上。它被广泛用于各种应用,电容值通常在1 nF到1 µF之间,少数情况下会达到100 µF。
警告
