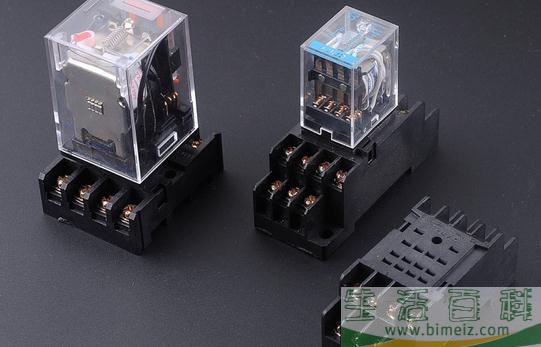

电磁继电器的简介

电磁继电器是由电磁铁、衔铁、弹簧片、触点等组成的，其工作电路由低压控制电路和高压工作电路两部分构成。电磁继电器还可以实现远距离控制和自动化控制。

如图所示，A是电磁铁，B是衔铁，C是弹簧，D是动触点，E是静触点。电磁继电器工作电路可分为低压控制电路和高压工作电路组成。

控制电路是由电磁铁A、衔铁B、低压电源E1和开关组成；工作电路是由小灯泡L、电源E2和相当于开关的静触点、动触点组成。连接好工作电路，在常态时，D、E间未连通，工作电路断开。用手指将动触点压下，则D、E间因动触点与静触点接触而将工作电路接通，小灯泡L发光。

闭合开关S，衔铁被电磁铁吸下来，动触点同时与两个静触点接触，使D、E间连通。这时弹簧被拉长，观察到工作电路被接通，小灯泡L发光。断开开关S，电磁铁失去磁性，对衔铁无吸引力。衔铁在弹簧的拉力作用下回到原来的位置，动触点与静触点分开，工作电路被切断，小灯泡L不发光。

电磁继电器的应用

电磁继电器可以通过低电压、弱电流控制高电压、强电流电路，还可实现远距离操纵和生产自动化，在现代生活中起着越来越重要的作用。它的应用很广泛，具体表现为：

1、家用电器

空调继电器主要用于控制压缩机电动机、风扇电动机和冷却泵电动机，以执行相关的控制功能。

2、汽车领域

比较常见的继电器有：启动电动机的启动继电器、嗽叭继电器、电动机或发电机断路继电器、充电电压和电流调节继电器、转变信号闪光继电器、灯光亮度控制继电器以及空调控制继电器、推拉门自动开闭控制继电器；玻璃窗升降控制继电器。

3、工业控制继电器

主要的控制功能由通用交流继电器完成。通常由按纽或限位开关驱动继电器。继电器的触点可以控制电磁阀、较大的启动电机以及指示灯。

电磁继电器的工作原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等构成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
