热继电器的作用-热继电器的工作原理

热继电器的作用-热继电器的工作原理

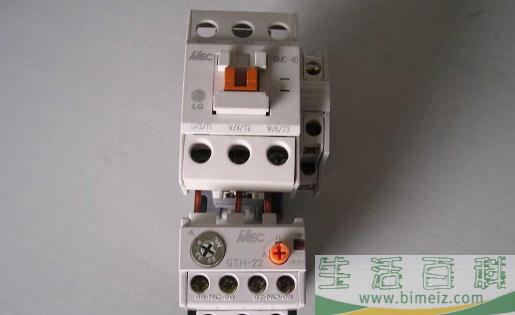

热继电器的简介

热继电器的工作原理很简单：是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。当电动机正常工作时，通过热继电器热元件的电流正常，内外两推杆均向前移至适当位置。

当出现电源一相断线而造成缺相时，该相电流为零，该相的双金属片冷却复位，使内推杆向右移动，另两相的双金属片因电流增大而弯曲程度增大，使外推杆更向左移动，由于差动放大作用，在出现断相故障后很短的时间内就推动常闭触头使其断开，使交流接触器释放，电动机断电停车而得到保护。

热继电器的作用

热继电器是由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中，双金属片由两种不同热膨胀系数的金属片辗压而成。

当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。

主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。

热继电器的工作原理

热继电器，顾名思义，是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
