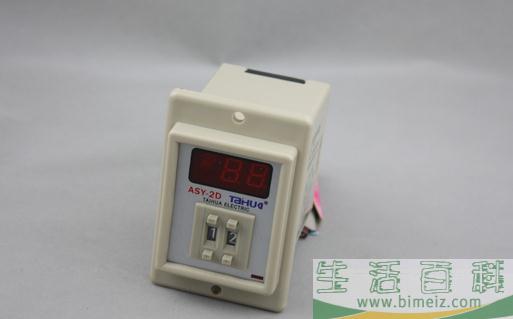

时间继电器的简介

早期用的继电器叫空气阻尼型时间继电器，它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一定时间才动作的继电器称为时间继电器。

而目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。

随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。

时间继电器的作用

时间继电器是一种可以使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电子元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。在供电电路中，继电器也被称为接触器。

从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。

时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关），分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流（即触点允许控制的功率）的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态），带延时吸合或延时释放功能等种类，供特殊情况下使用。

时间继电器的工作原理

时间继电器的工作原理很简单，是一种当输入的物理量达到规定值时，其电气输出电路被接通或阻断的一种自动电器。广泛用于生产过程自动化装置，电力系统保护装置，各类远动、遥控和通信装置，是现代自动控制系统中最基础的电器元件之一。

继电器一般由输入感测机构和输出执行机构两部分组成。前者用于反映输入量的变化，后者完成触点分合动作（对有触点继电器）或半导体元件的通断（对无触点继电器）。继电器具有跳跃的输入-输出特性。当继电器接受一个输入信号X时，只有它达到动作值Xd，继电器才动作，输出从零跃至Ymax。

输入信号继续增大，输出信号仍为Ymax不变。继电器动作之后，如果减少输入信号，则继电器只在输入减少到Xf时才动作，返回起始位置，输出信号跃回零。这一特性称为继电特性。这里，使继电器开始动作的输入量值（动作值）、使继电器恢复原状态的输入最大量值（返回值）、触点的额定电压与电流（触点额定量值）、继电器由一种状态变至另一种状态的时间（动作时间）是继电器的主要技术参数。它们既表征继电器工作过程的性能，又是选用继电器的依据。
